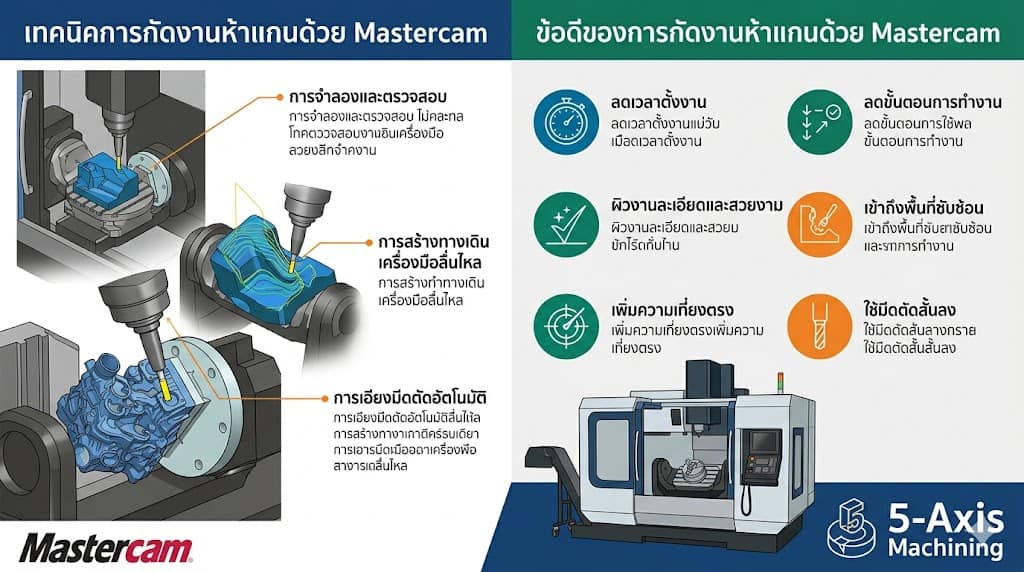

เทคนิคการกัดงานห้าแกนด้วยโปรแกรม Mastercam และข้อดีสำหรับโรงงาน CNC ที่ต้องการผลิตงานซับซ้อนอย่างแม่นยำ
หากงานของคุณมีผิวโค้งหลายทิศทาง มุมเข้าถึงยาก ต้องการลดจำนวนครั้งในการจับงาน หรือต้องการควบคุมทิศทางทูลให้เหมาะกับชิ้นงานมากขึ้น งานกัด 5 แกนด้วย Mastercam คือแนวทางที่ช่วยยกระดับ Toolpath, คุณภาพผิวงาน, ความปลอดภัย และศักยภาพการผลิตของโรงงาน
บทความนี้เหมาะสำหรับใคร?
เหมาะสำหรับโรงงาน CNC, Programmer, วิศวกรการผลิต และผู้บริหารฝ่ายผลิต ที่ต้องการเข้าใจว่า Mastercam 5-Axis ช่วยผลิตชิ้นงานซับซ้อน ลด Setup เพิ่มคุณภาพผิวงาน และลดความเสี่ยงก่อนส่ง NC Code เข้าเครื่องจริงได้อย่างไร
งานกัดห้าแกนคือก้าวสำคัญของการผลิตชิ้นส่วนที่ซับซ้อน
การกัด 5 แกนไม่ใช่แค่การเพิ่มแกนหมุนของเครื่องจักร แต่คือการเพิ่มอิสระในการวางทิศทางการตัด เพื่อให้ทูลเข้าหาชิ้นงานจากมุมที่เหมาะสมกว่าเดิม ลดข้อจำกัดของมีดที่ยาวเกินไป ลดจำนวนครั้งในการจับงาน และช่วยให้การทำงานกับผิว 3D มีความต่อเนื่องมากขึ้น
ผลิตชิ้นงานซับซ้อน
เหมาะกับชิ้นงานที่มีผิวเอียงหลายทิศทาง ผิวโค้งต่อเนื่อง Undercut หรือพื้นที่ที่เครื่อง 3 แกนเข้าถึงได้ยาก
คุณภาพผิวดีขึ้น
เมื่อควบคุมมุมเอียงทูลและทิศทางการกัดได้เหมาะสมขึ้น ผิวงาน ความต่อเนื่องของ Toolpath และคุณภาพงานจะดีขึ้นตาม
ควบคุม Tool Axis
Mastercam ช่วยจัดการ Tool Axis, Tilt, Lead/Lag และทิศทางการเข้าหาผิวงาน ให้เป็นระบบมากขึ้น
เพิ่มมูลค่างานผลิต
เพิ่มโอกาสรับงานซับซ้อน งานมูลค่าสูง และสร้างมาตรฐานการผลิต ที่พร้อมรองรับงานระดับองค์กร
เริ่มจาก 3+2 หรือ Full 5-Axis แบบไหนเหมาะกับโรงงาน?
โรงงานจำนวนมากไม่จำเป็นต้องเริ่มจาก Full 5-Axis ทันที การเข้าใจความต่างระหว่าง 3+2 Axis และ Full 5-Axis จะช่วยให้เลือก Workflow ที่ปลอดภัย คุ้มค่า และเหมาะกับทีมงานมากกว่า
เหมาะกับการเริ่มต้นและงานหลายด้าน
เป็นการจัดมุมชิ้นงานหรือจัดทิศทางแกนให้เหมาะก่อนกัดแบบ 3 แกน เหมาะกับงานที่ต้องการเข้าถึงหลายด้าน ลด Setup แต่ยังควบคุมความเสี่ยงง่ายกว่า
- เหมาะกับทีมที่เริ่มใช้ 5-Axis
- ลดการจับงานหลายครั้ง
- เข้าใจ Plane / WCS ได้ง่ายกว่า
- เหมาะกับงาน Positioning หลายด้าน
เหมาะกับงานผิวซับซ้อนและ Motion ต่อเนื่อง
เป็นการควบคุมหลายแกนพร้อมกันระหว่างการตัด เหมาะกับงานที่ต้องการให้ทูลเอียงตามผิว หลบ Holder ควบคุมผิว และเข้าถึงพื้นที่ที่ 3+2 ยังไม่เพียงพอ
- เหมาะกับงานผิว Freeform ซับซ้อน
- คุม Tool Axis ระหว่างตัดได้ต่อเนื่อง
- ลดปัญหา Tool Length ยาวเกินไป
- ต้องตรวจ Simulation และ Machine Limits อย่างละเอียด
ทำไมโรงงานที่มีงานซับซ้อนควรเริ่มวางระบบ 5-Axis ให้ถูกตั้งแต่ต้น
งาน 5 แกนมีอิสระในการควบคุมมากกว่างาน 3 แกนทั่วไป แต่ก็มีความเสี่ยงมากกว่าเช่นกัน เพราะเกี่ยวข้องกับมุมเอียงทูล แกนหมุน ระยะ Holder ขีดจำกัดเครื่อง และความสัมพันธ์ระหว่าง Toolpath กับ Post Processor
ดังนั้นการใช้ Mastercam 5-Axis ให้ได้ผลจริง ไม่ควรมองแค่การเลือกคำสั่ง Toolpath แต่ต้องวาง Workflow ตั้งแต่ Geometry, WCS, Planes, Tool Axis, Simulation ไปจนถึงการตรวจ NC ก่อนขึ้นเครื่องจริง
ช่วยลดค่าคลาดเคลื่อนสะสม และลดเวลา Setup ที่เกิดจากการกลับชิ้นงานหลายด้าน
เหมาะกับงาน Undercut, ผนังเอียงลึก, ผิวโค้งต่อเนื่อง และพื้นที่ที่เครื่อง 3 แกนเข้าถึงยาก
การทำ Simulation และ Collision Check ช่วยลดความเสี่ยงก่อนปล่อย NC ไปยังเครื่องจักรจริง
เทคนิคสำคัญในการกัดงาน 5 แกนด้วย Mastercam
หัวใจของงาน 5-Axis ที่ดีไม่ได้อยู่แค่การเลือกคำสั่งให้ถูก แต่อยู่ที่การวางลำดับความคิดตั้งแต่ Geometry, Work Coordinate, Tool Axis ไปจนถึงการเช็ก Motion ก่อน Post จริง
เริ่มจาก 3+2 ให้แม่นก่อน
สำหรับหลายโรงงาน การเริ่มจาก 3+2 Axis เป็นวิธีที่คุ้มค่า เพราะยังได้ประโยชน์จากการเอียงชิ้นงานหรือเอียงแกน โดยไม่จำเป็นต้องให้เครื่องเคลื่อนที่พร้อมกันทั้ง 5 แกนตลอดเวลา
กำหนด Tool Axis ให้สอดคล้องกับผิวงาน
การเลือกแนว Tool Axis ที่ดีช่วยลดการชน ลดการเอียงทูลเกินจำเป็น และทำให้ลายผิวงานสม่ำเสมอขึ้น โดยเฉพาะงาน Finishing ที่ต้องการคุณภาพผิวสูง
เลือก Toolpath ให้เหมาะกับรูปทรง
งานบางประเภทเหมาะกับ Morph, Flowline, Swarf หรือ Unified Multiaxis ต่างกัน การเลือก Strategy ให้ตรงรูปทรงช่วยให้ Motion สมูทและลดปัญหาหน้างาน
ควบคุม Lead / Lag และ Tilt อย่างระมัดระวัง
ค่าการเอียงทูลมีผลต่อการหนี Holder, การคายเศษ, คุณภาพผิว และโหลดของคัตเตอร์ จึงควรปรับให้เหมาะกับ Geometry และขีดจำกัดของเครื่องจักร
เช็ก Holder, Machine Limits และ Collision
ก่อน Post NC ควรตรวจ Machine Simulation, ระยะการหมุน, Collision และ Safe Retract ให้ครบ เพราะงาน 5 แกนมี Freedom สูงและความผิดพลาดมีต้นทุนสูง
วางลำดับ Roughing → Rest → Finishing ให้ชัด
งาน 5 แกนที่ดีควรเริ่มจากการเอาเนื้อออกอย่างมั่นคง เก็บบริเวณคงค้าง แล้วค่อยเข้าสู่ Finishing ที่ควบคุมแนวผิวอย่างละเอียด
ลำดับการทำงานที่แนะนำสำหรับโรงงานที่เริ่มใช้ Mastercam 5-Axis
หากต้องการให้ทีมงานใช้งาน 5-Axis ได้เร็วและมั่นใจขึ้น ควรแบ่ง Workflow ให้ชัด ลดความซับซ้อนในแต่ละขั้นตอน และทำให้ทั้ง Programmer และ Operator เห็นภาพเดียวกัน
เตรียมโมเดลและจุดอ้างอิง
จัดระเบียบ Solid / Surface, กำหนด WCS, Planes และแนวจับงานให้พร้อมตั้งแต่ต้น
เลือกกลยุทธ์ Roughing
ใช้ Roughing ที่เหมาะกับการเอาเนื้อวัสดุออกก่อน เพื่อเปิดพื้นที่ให้ Finishing ทำงานปลอดภัยขึ้น
คุมทิศทางจบผิว
เลือกทิศทางเดินทูล ความหนาแน่นของ Pass และมุม Tool Axis ให้เหมาะกับผิวจริงของชิ้นงาน
จำลองและตรวจสอบก่อน Post
เช็ก Motion, Holder, Fixture, Machine Limits และ Collision ให้ครบทุกจุดก่อนปล่อย NC
แนวคิดที่สำคัญที่สุด
5-Axis ที่มีประสิทธิภาพ ไม่ได้หมายถึงการทำ Motion ให้ซับซ้อนที่สุด แต่คือการทำให้ Motion เหมาะสมที่สุดกับชิ้นงาน เครื่องจักร และทักษะของทีมงาน ยิ่ง Flow ชัดเจนและตรวจสอบง่าย โอกาสใช้งานได้จริงในโรงงานก็ยิ่งสูงขึ้น
จุดที่ต้องเช็กก่อนส่ง NC Code งาน 5-Axis เข้าเครื่องจริง
งาน 5 แกนมีความเสี่ยงสูงกว่างาน 3 แกนทั่วไป เพราะเกี่ยวข้องกับแกนหมุนและทิศทางทูลหลายมิติ ก่อนส่งโปรแกรมเข้าเครื่องจึงควรตรวจสอบทั้ง Toolpath, Machine Simulation และ Post Processor ให้ครบ
ข้อดีของการกัดงานห้าแกนด้วย Mastercam ต่อคุณภาพงานและต้นทุนการผลิต
5-Axis ไม่ได้เป็นเพียงเรื่องของเทคโนโลยี แต่เป็นเรื่องของความสามารถในการรับงานยากขึ้น ทำงานได้มั่นใจขึ้น และลดคอขวดในกระบวนการผลิตได้หลายจุด
ลดจำนวนครั้งในการจับชิ้นงาน
การทำงานหลายด้านใน Setup เดียวช่วยลดเวลาเซ็ตอัป ลดโอกาสคลาดเคลื่อนสะสม และทำให้การผลิตมีความต่อเนื่องมากขึ้น
คุณภาพผิวและความแม่นยำดีขึ้น
เมื่อทูลเข้าหาชิ้นงานจากมุมที่เหมาะสมกว่าเดิม ความต่อเนื่องของผิว และความเรียบร้อยของเส้นตัดมักดีขึ้นตาม
เพิ่มความสามารถในการรับงานซับซ้อน
โรงงานสามารถรองรับชิ้นงานที่มี Geometry ซับซ้อน เช่น ผิวโค้งต่อเนื่อง ลาดเอียงหลายระนาบ หรือชิ้นส่วนที่เข้าถึงยากด้วย 3 แกนทั่วไป
ยกระดับมาตรฐานการทำโปรแกรม
เมื่อมี Workflow ที่ชัดใน Mastercam ทั้ง Simulation, Verification และการคุม Motion ทีมงานจะลดการลองผิดลองถูกและทำงานเป็นระบบมากขึ้น
งาน 5-Axis ที่ดี ต้องสมดุลระหว่าง Toolpath, เครื่องจักร และความพร้อมของทีม
Mastercam ช่วยให้การสร้าง Toolpath สำหรับงานหลายแกนเป็นระบบขึ้น แต่ผลลัพธ์ที่ดีที่สุดจะเกิดขึ้นเมื่อทีมเข้าใจทั้ง Geometry, Machine Limits, Post Processor และแนวทางตรวจสอบก่อนขึ้นเครื่องจริง
เริ่มจาก 3+2 อย่างมั่นคง
เหมาะสำหรับทีมที่เริ่มต้น เพื่อเข้าใจ Plane, WCS และการเข้าถึงผิวก่อนขยับสู่ Full 5-Axis
อย่าข้าม Simulation
ตรวจ Motion, Holder, Collision และ Machine Limits ก่อนปล่อย NC สู่เครื่องจักรจริงทุกครั้ง
ควบคุม Tool Axis ให้เหมาะ
การเอียงทูลที่มากหรือน้อยเกินไปอาจกระทบผิวงาน โหลดทูล และความปลอดภัยของเครื่อง
อบรมทีมให้ใช้ Workflow เดียวกัน
การมีมาตรฐานร่วมกันช่วยให้ทีมโปรแกรมและทีมหน้าเครื่องสื่อสารกันชัดเจนขึ้น
วิดีโอแนะนำสำหรับต่อยอดความเข้าใจด้าน 5-Axis
หากต้องการเห็นแนวทาง Toolpath และหลักคิดของงาน Multiaxis ในภาพจริง วิดีโอประกอบจะช่วยให้เข้าใจเรื่องแนวเดินทูล การเลือก Strategy และวิธีคิดเรื่องผิวงานได้เร็วขึ้น
Unified Toolpaths และแนวคิดงาน 5-Axis
เหมาะสำหรับดูแนวคิดการสร้าง Toolpath ที่ต่อเนื่องและใช้กับงานผิวซับซ้อน เพื่อมองภาพรวมงาน 5 แกนอย่างเป็นระบบ
Multiaxis Training สำหรับผู้เริ่มต้นต่อยอดจริง
เหมาะสำหรับผู้ที่ต้องการเข้าใจพื้นฐานงาน Multiaxis ก่อนนำไปต่อยอดกับชิ้นงานจริงในโรงงานและคอร์สอบรมเฉพาะทาง
สัญญาณว่าโรงงานควรเริ่มอบรม Mastercam 5-Axis อย่างจริงจัง
หากงานเริ่มมีความซับซ้อนมากขึ้น หรือทีมยังไม่มั่นใจเรื่อง Tool Axis, Plane, Simulation และ Post Processor การอบรมที่เชื่อมกับงานจริงของโรงงานจะช่วยลดเวลาเรียนรู้และลดความเสี่ยงได้มาก
บทความและหน้าที่เกี่ยวข้อง
อ่านต่อเพื่อดูข้อมูลเกี่ยวกับ 5-Axis Benefits, Mastercam Training, Mastercam Mill และการขอใบเสนอราคาสำหรับโรงงาน
คำถามที่พบบ่อยเกี่ยวกับการใช้ Mastercam สำหรับงานกัด 5 แกน
รวมคำถามสำคัญที่โรงงานและผู้เริ่มต้นมักสงสัยก่อนเริ่มใช้ Mastercam 5-Axis จริง
เริ่มต้นงาน 5 แกนควรเริ่มจาก 3+2 หรือ Full 5-Axis ก่อน?
โดยทั่วไปควรเริ่มจาก 3+2 ให้เข้าใจเรื่อง Plane, WCS, การวางแนวจับงาน และการเข้าถึงผิวก่อน จากนั้นจึงค่อยขยับไปสู่ Full 5-Axis ในงานที่ต้องการ Motion ต่อเนื่องจริง
งานแบบใดที่เห็นประโยชน์จาก 5-Axis ชัดเจนที่สุด?
งานผิว 3D ซับซ้อน งานชิ้นส่วนหลายด้าน งานที่มี Undercut หรือผนังเอียงลึก และงานที่ต้องการลดการจับชิ้นงานหลายครั้ง มักเห็นประโยชน์จาก 5-Axis ได้ชัดเจน
Mastercam ช่วยตรวจสอบก่อนโพสต์ NC ได้อย่างไร?
Mastercam ช่วยเรื่อง Simulation, Verification และการเช็ก Motion เพื่อให้เห็นความเสี่ยงด้านการชน การหมุนเกิน Limit หรือแนวทางเดินทูลที่ไม่เหมาะสม ก่อนปล่อย NC จริง
Tool Axis สำคัญกับงาน 5-Axis อย่างไร?
Tool Axis เป็นตัวกำหนดทิศทางของทูลเมื่อเข้าหาชิ้นงาน มีผลต่อการหลบ Holder, คุณภาพผิว, โหลดตัด และความปลอดภัยของเครื่องจักร จึงควรตั้งค่าให้เหมาะกับ Geometry และเครื่องจริง
Post Processor สำคัญกับงาน 5-Axis แค่ไหน?
สำคัญมาก เพราะงาน 5-Axis ต้องแปลง Toolpath ให้สัมพันธ์กับโครงสร้างเครื่องจริง เช่น Table-Table, Head-Table หรือ Head-Head หาก Post ไม่ถูกต้อง อาจทำให้ Motion ผิดหรือเสี่ยงชนเครื่องได้
หากทีมยังไม่เคยใช้ 5-Axis มาก่อน ควรทำอย่างไร?
ควรเริ่มด้วย Workflow ที่เป็นขั้นตอน พร้อมการอบรมที่เชื่อมกับลักษณะงานจริงของโรงงาน เพื่อให้ทั้งฝ่ายเขียนโปรแกรมและฝ่ายหน้าเครื่องเข้าใจตรงกันและใช้งานได้จริง
5-Axis ช่วยลดต้นทุนการผลิตได้อย่างไร?
5-Axis ช่วยลดจำนวน Setup ลดการจับงานซ้ำ ลดความคลาดเคลื่อนสะสม และเพิ่มโอกาสใช้ทูลที่เหมาะสมกว่าเดิม ส่งผลให้เวลาโดยรวมและความเสี่ยงในกระบวนการผลิตลดลง
