Step Over และ Step Down คืออะไร? ตั้งค่ายังไงในงาน CNC Milling

Step Over และ Step Down คือ 2 ค่าหลักที่มีผลโดยตรงต่อคุณภาพผิวงาน เวลาในการกัด โหลดของดอกกัด อายุการใช้งานของ Tool และความเสถียรของเครื่อง CNC หากเข้าใจและตั้งค่าได้ถูกต้อง จะช่วยให้งานกัดเร็วขึ้น ผิวสวยขึ้น และลดปัญหา Chatter ดอกบิ่น หรือดอกหักได้อย่างชัดเจน

เริ่มอ่านบทความ ดูตัวอย่างค่าจริง
Step Over ระยะกินด้านข้างระหว่างแนวกัดแต่ละเส้น
Step Down ความลึกที่ดอกกัดลงในแนว Z ต่อหนึ่งชั้น
Tool Load ต้องดูร่วมกับ Feed, RPM, วัสดุ และความแข็งแรงของเครื่อง

สรุปสั้น ๆ ก่อนเริ่ม

Step Over คือระยะที่ดอกกัดขยับไปด้านข้างในแต่ละแนว Toolpath ส่วน Step Down คือความลึกที่ดอกกัดลงไปในชิ้นงานต่อหนึ่งชั้น โดยทั่วไป Step Over มาก จะกัดเร็วขึ้นแต่ผิวหยาบขึ้น ส่วน Step Down ลึก จะลดจำนวนรอบกัดแต่เพิ่มโหลดให้ดอกกัด เครื่องจักร และระบบจับยึด

Core Concept

Step Over และ Step Down คืออะไร?

ในงาน CNC Milling การกัดชิ้นงานไม่ได้เกิดจากดอกกัดวิ่งผ่านเพียงครั้งเดียวแล้วจบ แต่เกิดจากการแบ่งเส้นทางกัดออกเป็นหลายแนวและหลายระดับความลึก เพื่อควบคุมแรงตัด คุณภาพผิว ความแม่นยำ และความปลอดภัยของกระบวนการกัด

Step Over ใช้ควบคุมระยะห่างของแนวกัดในแนวนอน หรือระยะกินด้านข้างของดอกกัด ซึ่งเกี่ยวข้องกับ Radial Engagement ส่วน Step Down ใช้ควบคุมความลึกในแนวตั้งต่อหนึ่งชั้นกัด ซึ่งเกี่ยวข้องกับ Axial Depth of Cut

1 Step Over น้อย แนวกัดถี่ขึ้น ผิวเรียบขึ้น แต่ใช้เวลานานขึ้น
2 Step Over มาก แนวกัดห่างขึ้น กัดได้เร็วขึ้น แต่ผิวอาจหยาบและโหลดสูงขึ้น
3 Step Down ลึก ลดจำนวนชั้นกัด แต่เพิ่มแรงตัด ความร้อน และโอกาสเกิด Chatter

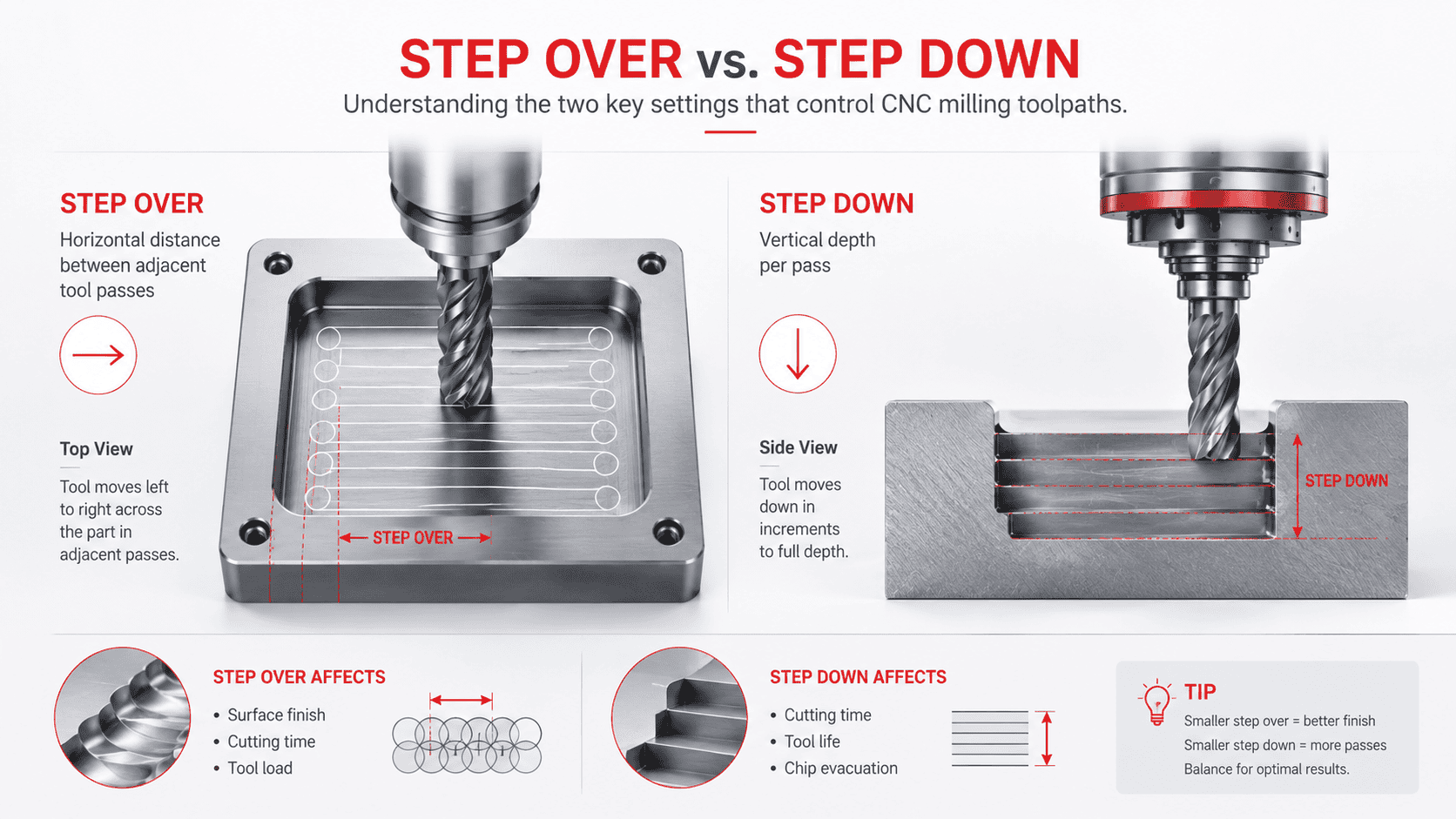

ภาพอธิบาย Step Over และ Step Down ใน CNC Milling ด้วย Top View และ Side View
Step Over คือระยะห่างด้านข้างระหว่างแนวกัด ส่วน Step Down คือความลึกที่ดอกกัดลงต่อหนึ่งชั้น
จำง่ายที่สุด Step Over = ระยะขยับข้าง / Step Down = ระยะลงลึก
Key Difference

Step Over กับ Step Down ต่างกันอย่างไร?

ทั้งสองค่าเป็นตัวกำหนดภาระของดอกกัด แต่ทำงานคนละทิศทาง Step Over คุมระยะกินด้านข้าง ส่วน Step Down คุมความลึกในการกัด หากเข้าใจความต่างนี้จะตั้งค่า Toolpath ได้แม่นยำขึ้น

หัวข้อ Step Over Step Down ผลที่ต้องระวัง
ทิศทางการกัด แนวนอน / ด้านข้างของดอกกัด แนวตั้ง / ความลึกในแกน Z ตั้งค่าผิดอาจทำให้โหลดกระโดดและเกิดการสั่น
มีผลต่อผิวงาน มีผลมาก โดยเฉพาะพื้นผิว Floor และงาน 3D Surface มีผลกับรอยชั้นกัด ผนังงาน และความเสถียรของการกัด Step Over กว้างเกินไปมักทำให้เห็นรอย Toolpath ชัด
มีผลต่อเวลา Step Over น้อย = จำนวนเส้นทางกัดมากขึ้น Step Down ตื้น = จำนวนชั้นกัดมากขึ้น ตั้งละเอียดเกินจำเป็นอาจเสีย Cycle Time โดยไม่จำเป็น
มีผลต่อ Tool Load Step Over มากขึ้นทำให้กินเนื้อวัสดุด้านข้างมากขึ้น Step Down ลึกขึ้นทำให้พื้นที่สัมผัสคมตัดมากขึ้น วัสดุแข็งหรือดอกยาวควรลดค่าเพื่อความปลอดภัย

เลื่อนตารางซ้าย-ขวาได้บนมือถือ

!

หลักคิดสำคัญ

อย่าตั้ง Step Over และ Step Down แยกจากกันแบบเดี่ยว ๆ เพราะสองค่านี้มีผลรวมต่อแรงตัดจริง เช่น Step Over มาก และ Step Down ลึกพร้อมกัน อาจทำให้โหลดสูงมาก แม้ Feed กับ RPM จะดูเหมือนถูกต้องก็ตาม

Setting Guide

ตั้งค่า Step Over และ Step Down ยังไงให้เหมาะกับงาน?

การตั้งค่าไม่มีตัวเลขเดียวที่ใช้ได้กับทุกงาน เพราะต้องดูร่วมกับวัสดุ ขนาดดอกกัด ความยาวดอก กำลังเครื่องจักร การจับยึด และเป้าหมายของงานว่าเป็น Roughing, Semi-Finishing หรือ Finishing

ในทางปฏิบัติให้เริ่มจากแนวคิดง่าย ๆ คือ งานกัดหยาบเน้นเอาเนื้อออกเร็ว ส่วน งานกัดละเอียดเน้นผิวงานและความแม่นยำ จากนั้นค่อยปรับค่าตามเสียงเครื่อง เศษตัด ผิวงาน และโหลดของ Spindle

S

Small

เหมาะกับงานที่ต้องการผิวดี ลดแรงตัด ลดการสั่น แต่ใช้เวลามากขึ้น

M

Medium

เหมาะกับงานทั่วไป เป็นจุดเริ่มต้นที่ปลอดภัยก่อนปรับเพิ่มหรือลดตามหน้างาน

L

Large

เหมาะกับงานกัดหยาบหรือเครื่องที่แข็งแรง แต่ต้องระวังโหลด เครื่องสั่น และผิวหยาบ

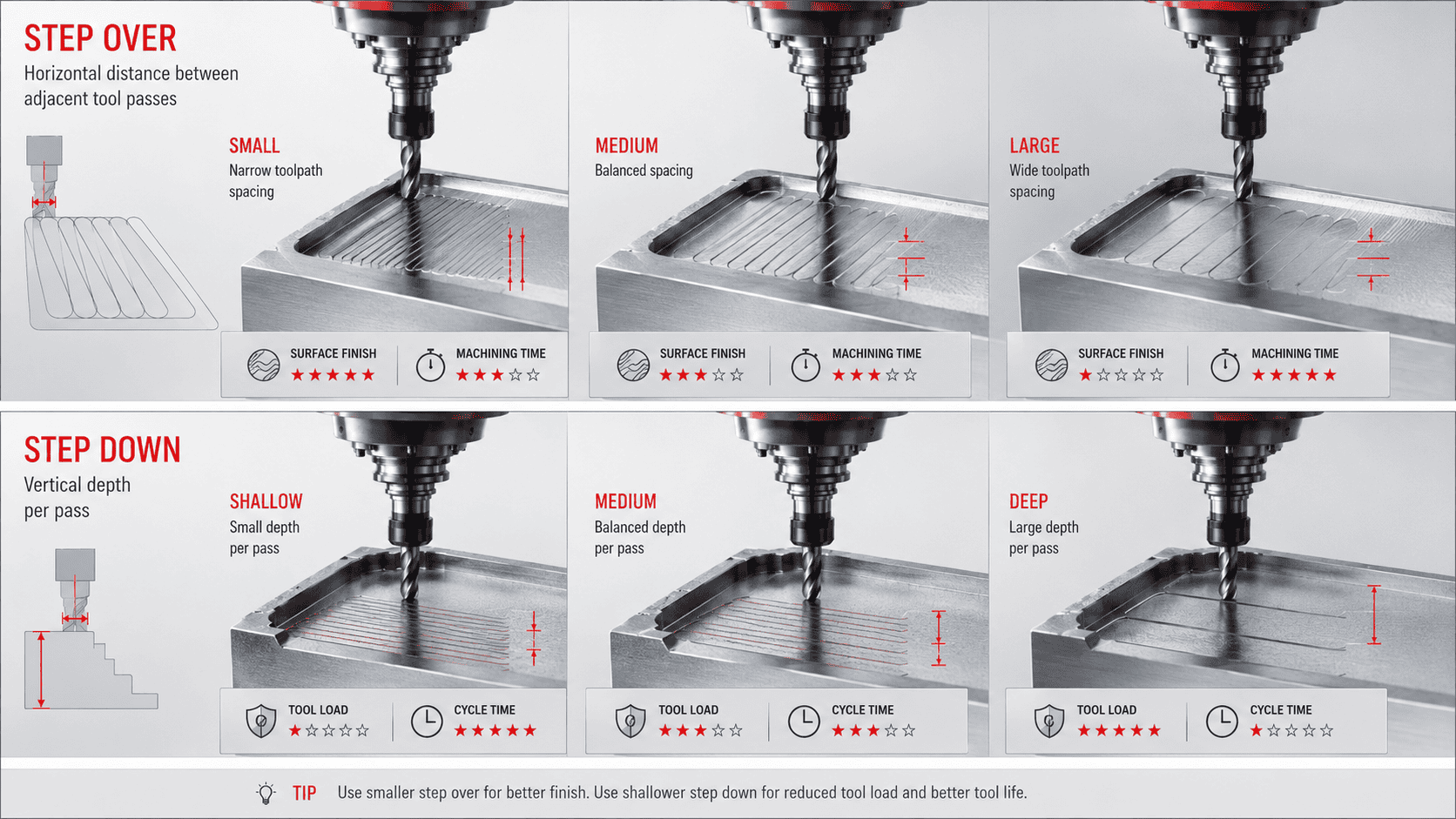

เปรียบเทียบการตั้งค่า Step Over และ Step Down แบบ Small Medium Large ในงาน CNC Milling
เปรียบเทียบผลของ Step Over และ Step Down ระดับน้อย ปานกลาง และมาก ต่อผิวงาน เวลา และโหลดเครื่อง
ประเภทงาน Step Over เริ่มต้น Step Down เริ่มต้น เป้าหมาย
Roughing ทั่วไป ประมาณ 30–50% ของเส้นผ่านศูนย์กลางดอก ประมาณ 0.5–1.0D หรือตามความแข็งแรงของเครื่องและดอก เอาเนื้อวัสดุออกเร็ว แต่ยังควบคุมโหลดได้
Dynamic / HEM Roughing ประมาณ 5–15% ของเส้นผ่านศูนย์กลางดอก ลึกกว่า Roughing ปกติได้ หากระบบจับยึดและดอกรองรับ ใช้ Step Over น้อย แต่ Step Down ลึก เพื่อคุมแรงตัดให้สม่ำเสมอ
Finishing พื้นเรียบ ประมาณ 5–15% ของดอก หรือปรับตามผิวที่ต้องการ ตื้นกว่างานกัดหยาบ เพื่อคุมรอยและความแม่นยำ ลดรอย Toolpath และเพิ่มคุณภาพผิว
Finishing ผนัง / Contour เหลือ Stock ด้านข้างน้อย เช่น 0.05–0.30 mm ตามงาน แบ่งชั้นตามความสูงผนัง ความยาวดอก และความเสี่ยงการสั่น ได้ขนาดแม่น ผิวผนังเรียบ และลดการดีดของดอก
งานวัสดุแข็ง / Stainless / Tool Steel ลด Step Over ลงจากค่าปกติ ลด Step Down หรือแบ่งหลายชั้นมากขึ้น ลดความร้อน ลด Tool Load และยืดอายุดอกกัด

เลื่อนตารางซ้าย-ขวาได้บนมือถือ

ต้องการเรียนรู้การตั้ง Toolpath ใน Mastercam แบบใช้งานจริง?

เรียนรู้การเลือก Toolpath, ตั้งค่า Step Over, Step Down, Stock to Leave, Depth Cuts และ Dynamic Milling สำหรับงานโรงงานจริงกับทีม Mastercam Thailand by Leadsoft

ดูหลักสูตรอบรม Mastercam
Practical Examples

ตัวอย่างค่า Step Over และ Step Down ตามขนาดดอกกัด

ตารางนี้เป็นแนวทางเริ่มต้นสำหรับการคิดค่าแบบใช้งานจริง ตัวเลขควรปรับตามวัสดุ เครื่องจักร ความยาวดอก การจับยึด และเป้าหมายของผิวงานเสมอ

ดอกกัด ประเภทงาน Step Over เริ่มต้น Step Down เริ่มต้น คำแนะนำ
Endmill Ø6 mm Finishing พื้นเรียบ / Pocket 0.3–0.8 mm 0.2–0.5 mm เหมาะกับงานเก็บผิว ลดรอย Toolpath และลดแรงตัด
Endmill Ø10 mm Roughing ทั่วไป 3–5 mm 5–10 mm เริ่มแบบ Conservative ก่อน แล้วเพิ่มตามเสียงเครื่องและโหลด Spindle
Endmill Ø10 mm Dynamic / HEM 0.5–1.5 mm 10–20 mm ใช้ Step Over น้อย แต่กัดลึกขึ้น เพื่อคุมแรงตัดให้สม่ำเสมอ
Ball Nose Ø6 mm 3D Surface Finishing 0.1–0.4 mm ตามผิวงานและความสูงชิ้นงาน Step Over มีผลโดยตรงกับ Scallop Height และความเรียบของผิว
Bull Nose Ø8 mm Semi-Finishing / Finishing 0.4–1.2 mm 0.3–1.0 mm เหมาะกับงานที่ต้องการคมแข็งแรง ลดรอยมุม และควบคุมผิว

เลื่อนตารางซ้าย-ขวาได้บนมือถือ

✓

คำแนะนำสำหรับการเริ่มต้น

หากยังไม่มั่นใจ ให้เริ่มจากค่าที่ปลอดภัยกว่าก่อน เช่น ลด Step Over และ Step Down ลงเล็กน้อย จากนั้นทดลองปรับเพิ่มทีละขั้นเมื่อเสียงเครื่องนิ่ง เศษตัดสวย ไม่มี Chatter และผิวงานได้ตามต้องการ

Chip Load Relationship

Step Over / Step Down เกี่ยวข้องกับ Chip Load อย่างไร?

หลายคนตั้ง Feed per Tooth หรือ Chip Load ได้ถูกต้องแล้ว แต่ยังเจอปัญหาดอกสั่น ดอกบิ่น หรือเครื่องโหลดสูง สาเหตุหนึ่งคือ Step Over และ Step Down ทำให้ปริมาณเนื้อวัสดุที่ดอกกัดต้องรับจริงเปลี่ยนไป

พูดง่าย ๆ คือ Feed และ RPM บอกว่าคมตัดเคลื่อนที่เร็วแค่ไหน แต่ Step Over และ Step Down บอกว่าดอกกัดต้องตัดเนื้อวัสดุมากแค่ไหนในแต่ละช่วง หากกินกว้างและกินลึกพร้อมกัน โหลดรวมจะสูงขึ้น แม้ตัวเลข Feed / RPM จะดูเหมือนถูกต้องก็ตาม

1 Step Over มากขึ้น ทำให้กินเนื้อด้านข้างมากขึ้น โหลดสูงขึ้น และผิวหยาบขึ้นได้
2 Step Down ลึกขึ้น ทำให้คมตัดสัมผัสชิ้นงานมากขึ้น เกิดความร้อนและแรงตัดสูงขึ้น
3 Feed สูง + Step Over มาก + Step Down ลึก เป็นชุดค่าที่เสี่ยงต่อ Chatter และ Tool Breakage

หลักคิดแบบง่ายสำหรับงานกัดจริง

Tool Load = Feed + RPM + Step Over + Step Down

ดังนั้นเวลาตั้งค่า Toolpath ควรดูทุกตัวร่วมกัน ไม่ใช่ดูเฉพาะ Feed Rate หรือ Spindle Speed โดยเฉพาะงานวัสดุแข็ง สแตนเลส ดอกยาว หรือเครื่องที่มี Rigidity ไม่สูงมาก

Surface Quality

Step Over กับ Scallop Height มีผลต่อผิวงานอย่างไร?

ในงาน Finishing โดยเฉพาะงาน 3D Surface ค่า Step Over มีผลโดยตรงต่อรอยคลื่นบนผิวงาน หรือที่มักเรียกว่า Scallop Height ยิ่ง Step Over น้อย รอยคลื่นยิ่งต่ำ ผิวงานยิ่งเรียบ

Low

Step Over น้อย

รอย Toolpath ถี่ ผิวงานเรียบขึ้น เหมาะกับงานเก็บผิว งานแม่พิมพ์ และงานที่ต้องการคุณภาพผิวสูง แต่ Cycle Time จะเพิ่มขึ้น

Mid

Step Over ปานกลาง

เหมาะกับงานทั่วไปที่ต้องการบาลานซ์ระหว่างเวลาการกัดและคุณภาพผิว ใช้เป็นค่าเริ่มต้นได้ดี ก่อนปรับละเอียดตามผลลัพธ์จริง

High

Step Over มาก

ลดเวลาในการกัดได้ แต่รอย Toolpath จะห่างขึ้น ผิวอาจเป็นคลื่น เหมาะกับงาน Roughing หรือพื้นที่ที่ยังต้องนำไปเก็บผิวต่อ

i

งาน Ball Nose ต้องระวังเป็นพิเศษ

เมื่องานใช้ Ball Nose สำหรับ 3D Finishing ค่า Step Over จะมีผลต่อความเนียนของผิวมากกว่างานกัดทั่วไป หากต้องการผิวละเอียด ควรลด Step Over ลง แต่ต้องยอมรับว่าเวลาในการกัดจะเพิ่มขึ้นตามจำนวนเส้นทางกัด

Roughing vs Finishing

Roughing กับ Finishing ควรตั้งต่างกันอย่างไร?

งาน Roughing มีเป้าหมายหลักคือเอาเนื้อวัสดุออกให้เร็วและปลอดภัย จึงยอมให้ผิวหยาบกว่าได้ ส่วนงาน Finishing มีเป้าหมายคือผิวสวย ขนาดแม่น และลดรอย Toolpath จึงต้องใช้ค่าที่ละเอียดขึ้น

Roughing

  • ใช้ Step Over มากขึ้นได้ หากเครื่องและดอกรับโหลดได้
  • Step Down สามารถลึกขึ้นเพื่อช่วยลดจำนวนชั้นกัด
  • ควรเหลือ Stock ไว้สำหรับ Finishing เพื่อเก็บผิวและขนาด
  • เน้นเสถียรภาพของ Toolpath และการคายเศษที่ดี

Finishing

  • ใช้ Step Over น้อยลงเพื่อให้รอย Toolpath ถี่และผิวเรียบ
  • ใช้ Step Down ตื้นลงเมื่อต้องการลดรอยชั้นกัด
  • ลด Feed หรือปรับตามคุณภาพผิวที่ต้องการ
  • ควรใช้ดอกที่คม ระยะยื่นสั้น และจับยึดงานให้แข็งแรง

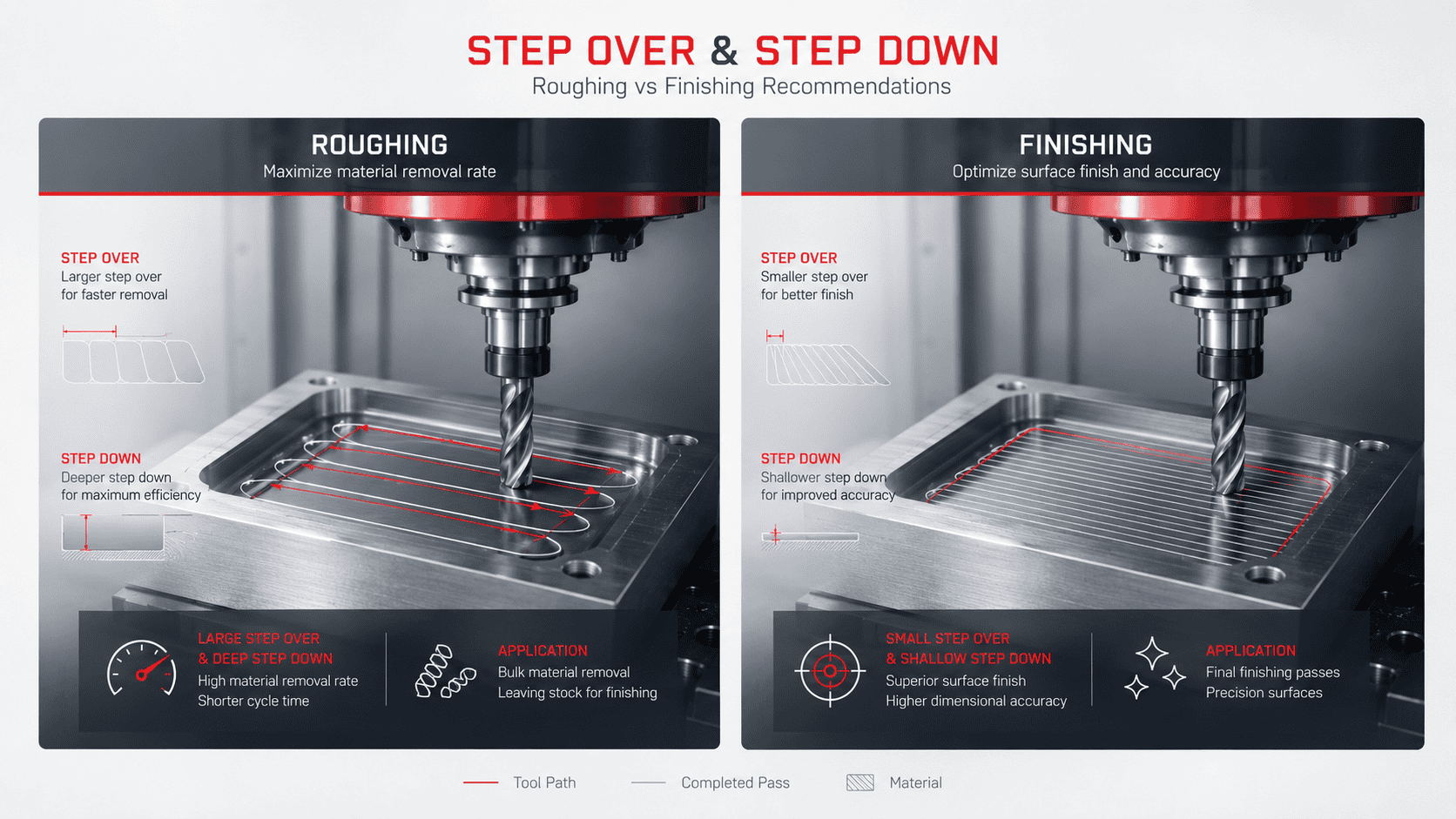

คำแนะนำการตั้งค่า Step Over และ Step Down สำหรับงาน Roughing และ Finishing ใน CNC Milling
Roughing เน้นเอาเนื้อออกเร็ว ส่วน Finishing เน้นผิวงาน ความแม่นยำ และลดรอย Toolpath
Material & Tool Guide

แนวทางตั้งค่าตามวัสดุและชนิดดอกกัด

วัสดุแต่ละชนิดมีพฤติกรรมการตัดต่างกัน ทั้งแรงตัด ความร้อน การคายเศษ และโอกาสเกิด Chatter การตั้ง Step Over และ Step Down จึงควรปรับตามวัสดุและชนิดของ Tool ที่ใช้จริง

วัสดุ แนวทาง Step Over แนวทาง Step Down ข้อควรระวัง
Aluminum ใช้ได้กว้างกว่าวัสดุแข็ง หากคายเศษดี ลึกได้มากขึ้นเมื่อเครื่องและดอกพร้อม ระวังเศษติดคม ควรใช้ลมเป่าหรือ Coolant ให้เหมาะสม
S45C / SS400 / A36 ใช้ค่ากลาง เริ่มจาก Medium ใช้ค่าปานกลางและดูโหลดเครื่อง เหมาะกับการเริ่มจากค่า Conservative แล้วค่อยปรับเพิ่ม
SUS304 / Stainless ลด Step Over ลงจากเหล็กทั่วไป ลด Step Down หรือแบ่งหลายชั้น ระวังความร้อน Work Hardening และดอกสึกเร็ว
SKD11 / Tool Steel ใช้ค่า Conservative แบ่งชั้นมากขึ้น ลดโหลดต่อรอบกัด ระวัง Chatter ดอกบิ่น และความร้อนสะสม

เลื่อนตารางซ้าย-ขวาได้บนมือถือ

Flat

Flat Endmill

เหมาะกับ Pocket, Slot, Profile และงานกัดพื้นเรียบ ใช้ได้ทั้ง Roughing และ Finishing

Ball

Ball Nose

เหมาะกับงาน 3D Surface ค่า Step Over มีผลมากต่อ Scallop Height และความเนียนของผิว

Bull

Bull Nose

เหมาะกับงานที่ต้องการความแข็งแรงของคม ลดรอยมุม และช่วยให้ผิวงานเสถียรกว่า Flat บางกรณี

HEM

Dynamic / HEM Toolpath

มักใช้ Step Over น้อย แต่ Step Down ลึก เพื่อควบคุมแรงตัดให้สม่ำเสมอและใช้คมตัดด้านข้างได้เต็มที่

Mastercam Setting

ใน Mastercam ควรดูค่าตรงไหนบ้าง?

ชื่อเมนูอาจต่างกันตามประเภท Toolpath แต่หลักการคือมองหาค่าที่ควบคุมระยะขยับด้านข้าง ความลึกต่อชั้น Stock ที่เหลือไว้ และโหลดของ Toolpath

ประเภท Toolpath ค่าที่ควรดู ความหมาย คำแนะนำ
Pocket Toolpath Stepover / Depth Cuts ควบคุมระยะขยับข้างและการแบ่งชั้นความลึก เหมาะกับการตั้งค่ากัด Pocket ทั่วไปแบบปลอดภัย
Dynamic Mill Optimal Load / Stepdown ควบคุมภาระด้านข้างและความลึกของ Dynamic Toolpath ใช้ Step Over น้อยกว่า Roughing ปกติ แต่สามารถกัดลึกขึ้นได้
Surface Finish Cut Spacing / Stepover ควบคุมระยะห่างเส้น Toolpath บนพื้นผิว 3D ลดค่านี้เมื่อต้องการผิวละเอียดขึ้น
Contour Depth Cuts / Stock to Leave ควบคุมการแบ่งชั้นกัดผนังและเนื้อเผื่อเก็บผิว เหมาะกับงานผนัง งาน Profile และงานเก็บขนาด

เลื่อนตารางซ้าย-ขวาได้บนมือถือ

Practical Workflow

วิธีตั้งค่าหน้างานแบบเข้าใจง่าย

ก่อนเลือกตัวเลข Step Over และ Step Down ควรเริ่มจากเป้าหมายของงาน แล้วค่อยปรับตามเสียงเครื่อง ผิวงาน เศษตัด และโหลดของ Spindle

1

กำหนดเป้าหมาย

แยกก่อนว่างานนี้เป็น Roughing, Semi-Finishing หรือ Finishing เพราะแต่ละแบบใช้ค่าคนละแนวทาง

2

ดูวัสดุและดอกกัด

วัสดุแข็ง ดอกยาว หรือดอกเล็ก ควรลด Step Over และ Step Down เพื่อควบคุมแรงตัด

3

เริ่มจากค่ากลาง

เริ่มจากค่า Conservative ก่อน แล้วค่อยปรับเพิ่มเมื่อเสียงเครื่องนิ่ง เศษตัดดี และผิวงานรับได้

4

ตรวจ Simulation

ตรวจ Toolpath, Stock, Collision และ Rest Material ก่อนส่งงานจริง เพื่อลดความเสี่ยงหน้าเครื่อง

✓

ตรวจให้ครบก่อนส่งงานจริง

ควรตรวจ Backplot, Verify, Stock Remaining, Holder Clearance และ Collision ก่อนนำโปรแกรมไปกัดจริง โดยเฉพาะงานลึก งานดอกยาว งานวัสดุแข็ง หรืองานที่ใช้ Dynamic Toolpath

Troubleshooting

อาการเสียที่พบบ่อย และวิธีแก้จาก Step Over / Step Down

หากงานกัดมีเสียงดัง ผิวไม่สวย ดอกบิ่น หรือโหลดเครื่องสูง อย่าเพิ่งดูเฉพาะ RPM และ Feed ให้ตรวจ Step Over และ Step Down ร่วมด้วยเสมอ

อาการที่พบ สาเหตุที่เป็นไปได้ ควรแก้ตรงไหน คำแนะนำเพิ่มเติม
เครื่องสั่น / Chatter Step Down ลึกเกินไป ดอกยาว หรือจับงานไม่แน่น ลด Step Down หรือแบ่งชั้นกัดเพิ่ม ลดระยะยื่นดอก ตรวจ Holder และระบบจับยึด
ผิวเป็นคลื่น / เห็นรอย Toolpath ชัด Step Over กว้างเกินไป โดยเฉพาะงาน Finishing ลด Step Over ใช้ดอกคมขึ้น ลด Feed หรือเพิ่ม Pass เก็บผิว
ดอกบิ่นเร็ว / ดอกหัก โหลดรวมสูงเกินไปจาก Step Over + Step Down ลด Step Over และ Step Down พร้อมกัน ตรวจ Chip Load, Coolant, การคายเศษ และความแข็งแรงของ Tool
งานช้าเกินไป Step Over หรือ Step Down ละเอียดเกินจำเป็น เพิ่มค่าทีละน้อยแบบควบคุมได้ ทดสอบจากพื้นที่ปลอดภัยก่อนนำไปใช้กับงานจริง
เศษตัดติดคม / ความร้อนสูง กินลึกหรือกินกว้างเกินไป คายเศษไม่ทัน ลด Engagement และปรับ Coolant / Air Blow เลือก Coating และดอกกัดให้เหมาะกับวัสดุ

เลื่อนตารางซ้าย-ขวาได้บนมือถือ

Common Mistakes

ข้อผิดพลาดที่พบบ่อยในการตั้ง Step Over และ Step Down

หลายครั้งปัญหาผิวงานไม่สวย ดอกหัก เครื่องสั่น หรือกัดช้าเกินไป ไม่ได้เกิดจาก RPM หรือ Feed อย่างเดียว แต่เกิดจาก Step Over และ Step Down ที่ไม่เหมาะสมกับงาน

01

ตั้ง Step Over กว้างเกินไปในงานเก็บผิว

ทำให้เห็นรอยแนวกัดชัด ผิวเป็นคลื่น หรือเกิด Scallop สูงเกินความต้องการ โดยเฉพาะงาน 3D Surface และพื้น Pocket

02

ตั้ง Step Down ลึกเกินไปกับดอกยาว

ดอกกัดมีโอกาสสั่น โก่ง เสียงดัง และเกิด Chatter ได้ง่าย โดยเฉพาะเมื่อระยะยื่นดอกมากหรือจับงานไม่แข็งแรง

03

ใช้ค่าเดียวกันกับทุกวัสดุ

อะลูมิเนียม เหล็กกล้า สแตนเลส และเหล็กชุบแข็ง ต้องใช้แนวทางต่างกัน เพราะแรงตัด ความร้อน และการคายเศษไม่เหมือนกัน

FAQ

คำถามที่พบบ่อยเกี่ยวกับ Step Over และ Step Down

Step Over น้อยลง ผิวงานจะดีขึ้นเสมอไหม?

โดยทั่วไป Step Over น้อยลงช่วยให้รอย Toolpath ถี่ขึ้นและผิวดูเรียบขึ้น แต่ถ้าน้อยเกินไปอาจทำให้ Cycle Time สูงมาก โดยไม่เพิ่มคุณภาพผิวอย่างคุ้มค่า จึงควรปรับให้เหมาะกับค่าความละเอียดที่งานต้องการจริง

Step Down ลึกขึ้นช่วยให้งานเร็วขึ้นไหม?

ช่วยลดจำนวนชั้นกัดได้ แต่จะเพิ่ม Tool Load และแรงตัด ถ้าเครื่อง ดอกกัด หรือระบบจับยึดไม่แข็งแรงพอ อาจเกิด Chatter ดอกบิ่น หรือขนาดงานเพี้ยนได้

งาน Roughing ควรใช้ Step Over มากเสมอหรือไม่?

ไม่เสมอไป หากเป็น Toolpath แบบ Dynamic หรือ High Efficiency Milling มักใช้ Step Over น้อยกว่า Roughing ปกติ แต่ใช้ Step Down ลึกขึ้น เพื่อให้แรงตัดสม่ำเสมอและใช้คมตัดด้านข้างได้เต็มประสิทธิภาพ

ถ้าเครื่องสั่นควรลด Step Over หรือ Step Down ก่อน?

ควรดูอาการร่วมกัน หากเสียงสั่นเกิดตอนกินด้านข้างหนักให้ลด Step Over ก่อน แต่ถ้าสั่นเพราะดอกยาวหรือกัดลึกมาก ให้ลด Step Down หรือแบ่งชั้นกัดเพิ่ม รวมถึงตรวจการจับยึดและระยะยื่นดอกกัดด้วย

ค่า Step Over กับ Optimal Load ใน Mastercam Dynamic Mill เหมือนกันไหม?

หลักการใกล้เคียงกันในแง่ของการควบคุมระยะกินด้านข้างของดอกกัด แต่ใน Dynamic Toolpath คำว่า Optimal Load มักใช้เพื่อควบคุมภาระการตัดให้สม่ำเสมอมากขึ้น จึงควรตั้งร่วมกับ Stepdown, Entry Motion และวัสดุที่กัด

ควรตั้ง Step Over และ Step Down จากเปอร์เซ็นต์ของดอกเสมอหรือไม่?

เปอร์เซ็นต์ของเส้นผ่านศูนย์กลางดอกเป็นจุดเริ่มต้นที่ดี แต่ไม่ควรใช้แบบตายตัวเสมอไป เพราะต้องดูวัสดุ ความยาวดอก กำลังเครื่อง ความแข็งแรงของ Holder และคุณภาพผิวที่ต้องการร่วมด้วย
