Conventional Milling vs Climb Milling ต่างกันอย่างไร?
Conventional Milling vs Climb Milling ต่างกันอย่างไร?
คู่มือเลือกทิศทางกัด CNC ให้เหมาะกับงานจริง อธิบายความต่างของการกัดสวนทางและการกัดตามทาง ทั้งด้านผิวงาน แรงตัด อายุคมตัด ความร้อน Backlash และการเลือกใช้ร่วมกับ CAM Software

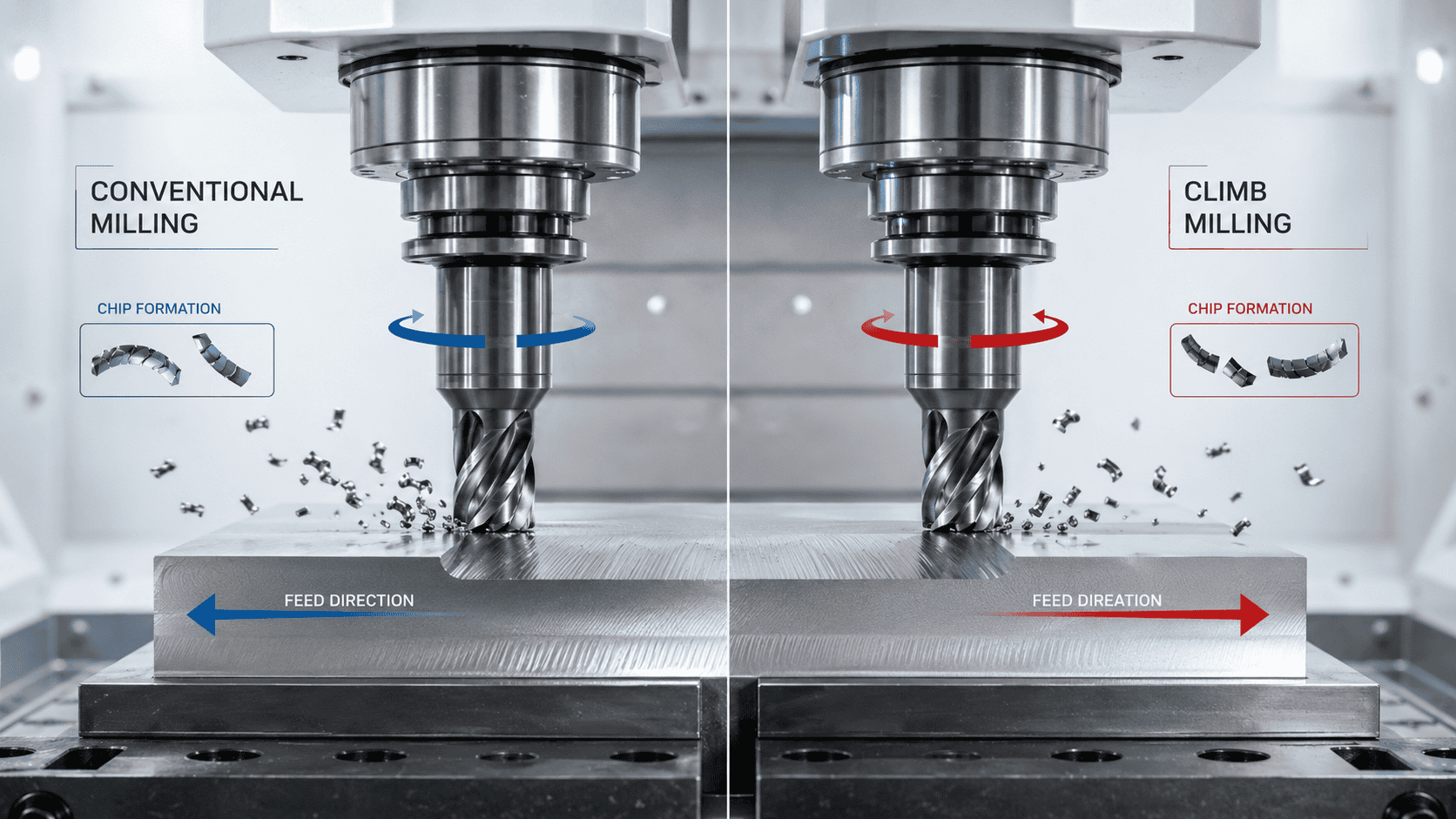

ทำไมทิศทางกัดจึงสำคัญกับงาน CNC Milling?
Conventional Milling vs Climb Milling เป็นหนึ่งในพื้นฐานสำคัญของงานกัด CNC เพราะทิศทางการเดินกัดไม่ได้มีผลแค่ “ดอกหมุนทางไหน” แต่ส่งผลต่อแรงตัด การเกิดเศษตัด ความร้อน ผิวงาน อายุคมตัด ความแม่นยำ และความปลอดภัยของกระบวนการผลิต
ในงานจริง การเลือก Conventional หรือ Climb Milling ไม่ควรดูจากทฤษฎีอย่างเดียว แต่ต้องพิจารณาร่วมกับวัสดุ เครื่องจักร ความแข็งแรงของการจับยึด สภาพเครื่องมือ ระยะกินลึก ระยะกินข้าง และผลผิวงานจริงหลังทดลองตัด
Climb Milling มักให้ผิวดีเมื่อเครื่องแน่นและ Backlash ต่ำ เพราะคมตัดเฉือนงานได้สะอาดกว่า แต่ Conventional Milling ก็ยังมีประโยชน์ โดยเฉพาะเครื่อง Manual เครื่องเก่า งานผิวแข็ง หรือบางกรณีที่ต้องการให้แรงตัดผลักดอกออกจากผนังชิ้นงาน

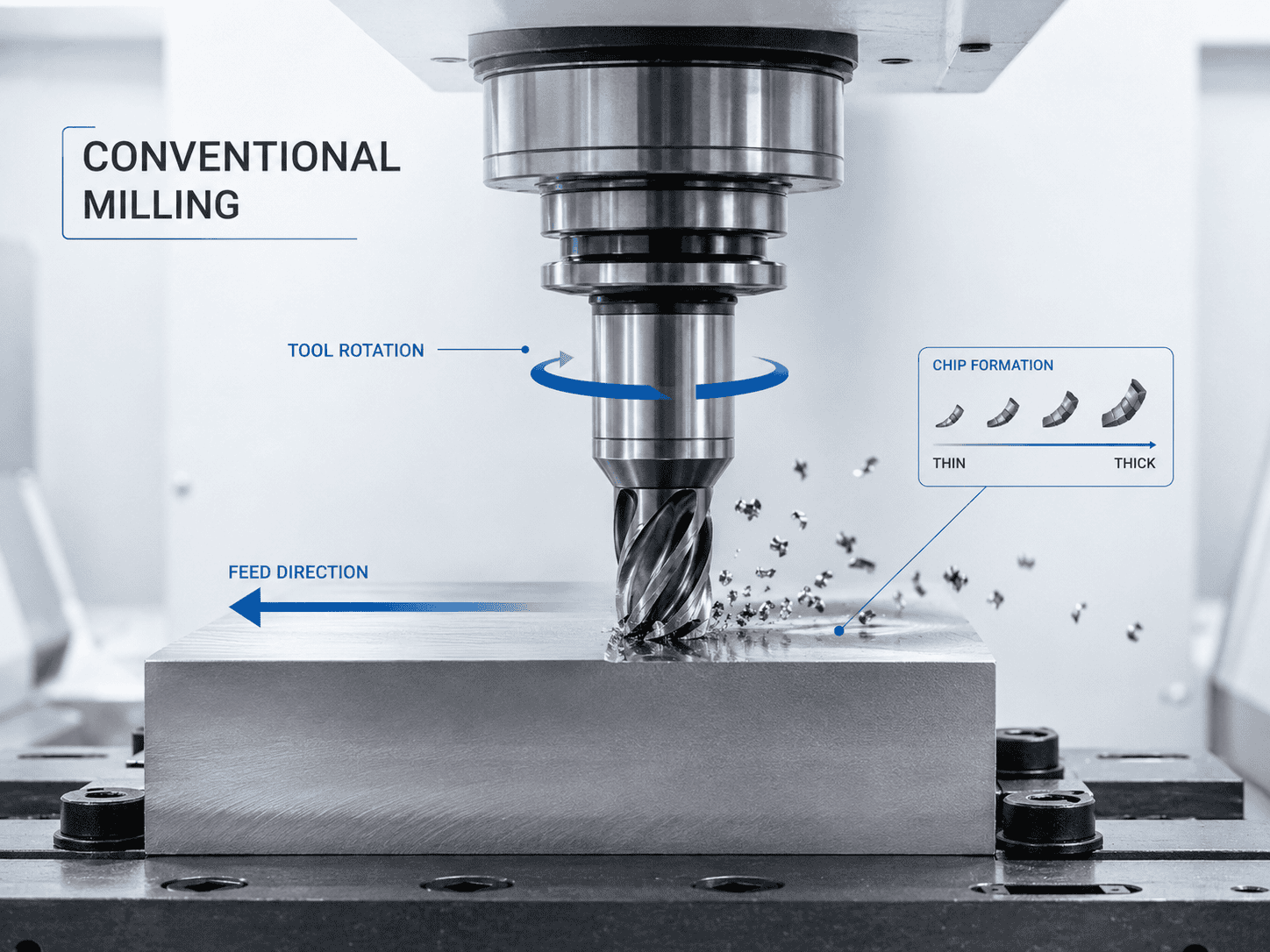

Conventional Milling คืออะไร?
Conventional Milling หรือการกัดสวนทาง คือการกัดที่ทิศทางการหมุนของดอกกัดบริเวณจุดสัมผัส สวนทางกับทิศทางการป้อน Feed ของชิ้นงานหรือ Toolpath
ลักษณะการตัดของ Conventional Milling
ใน Conventional Milling เศษตัดมักเริ่มจากบางแล้วค่อย ๆ หนาขึ้น จึงมีช่วงที่คมตัดถูผิวงานก่อนเริ่มตัดจริง ทำให้เกิดแรงเสียดทานและความร้อนได้มากกว่าในบางกรณี
- Chip Formation มักเริ่มจากบางไปหนา
- แรงตัดมีแนวโน้มผลักดอกออกจากผนังชิ้นงาน
- เหมาะกับบางงานที่มีผิวแข็ง ผิวหล่อ หรือผิวดิบ
- มักปลอดภัยกว่าสำหรับเครื่อง Manual หรือเครื่องที่มี Backlash

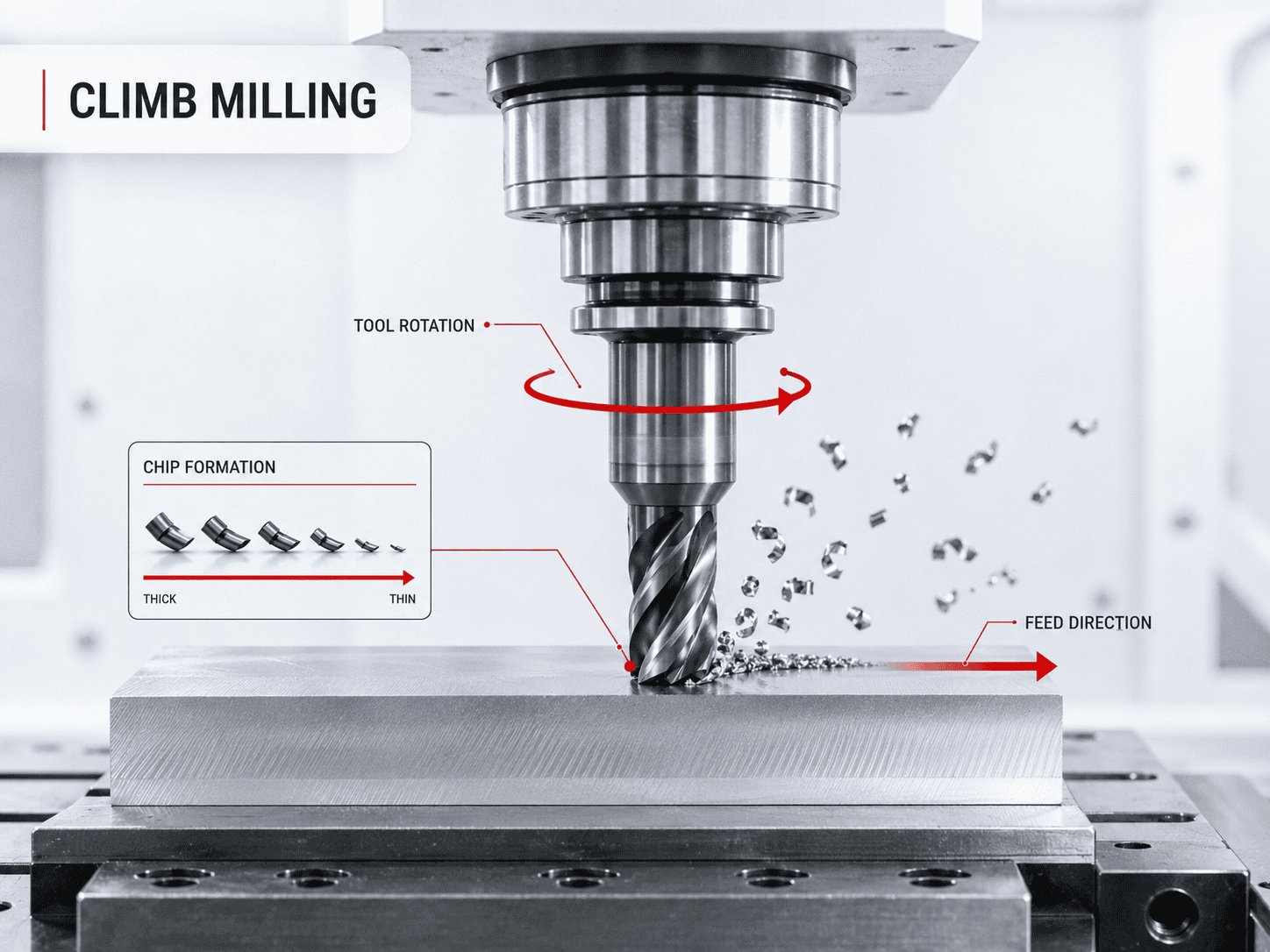

Climb Milling คืออะไร?
Climb Milling หรือการกัดตามทาง คือการกัดที่ทิศทางการหมุนของดอกกัดบริเวณจุดสัมผัส ไปในทิศทางเดียวกับ Feed ทำให้คมตัดเริ่มกัดที่ความหนาเศษมากกว่า แล้วค่อย ๆ ลดลง
- Chip Formation มักเริ่มจากหนาไปบาง
- ช่วยลดการถู ลดความร้อน และให้การเฉือนที่สะอาดกว่า
- แรงตัดมีแนวโน้มดึงดอกเข้าเนื้อชิ้นงาน จึงต้องใช้เครื่องที่แน่น
- เหมาะกับงาน Finishing และงานที่ต้องการผิวงานคุณภาพสูงในสภาพเครื่องที่เหมาะสม

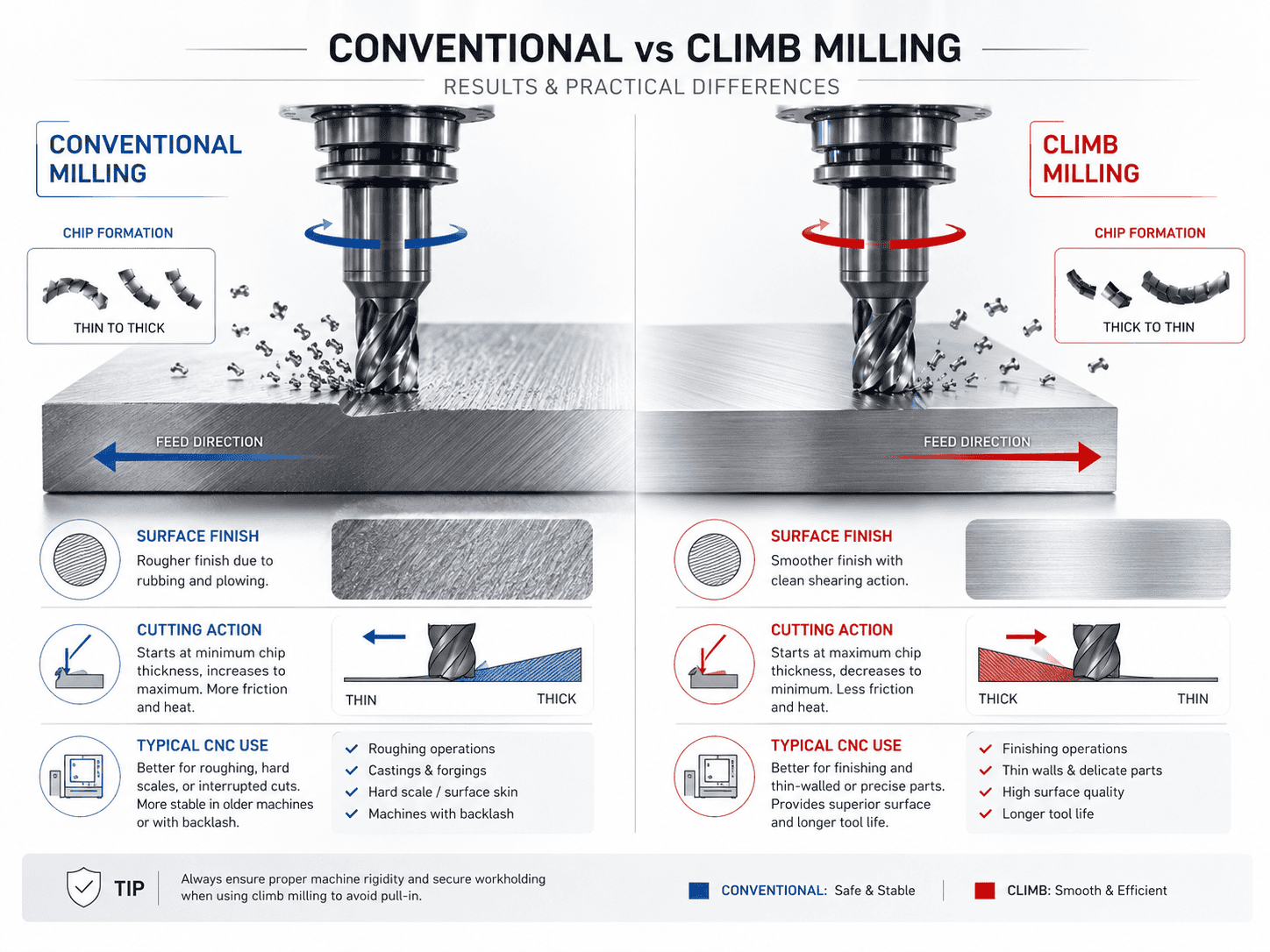

Conventional Milling vs Climb Milling ต่างกันอย่างไร?
ตารางนี้ช่วยสรุปความแตกต่างของทั้งสองวิธีในมุมที่สำคัญกับงานผลิตจริง โดยเฉพาะงาน CNC Milling, Toolpath และการเลือกกลยุทธ์กัดให้เหมาะกับวัสดุ
| หัวข้อเปรียบเทียบ | Conventional Milling | Climb Milling |
|---|---|---|
| ทิศทางกัด | กัดสวนทาง ระหว่างทิศทางหมุนของดอกกัดกับ Feed | กัดตามทาง ทิศทางหมุนของดอกกัดไปทางเดียวกับ Feed |
| ลักษณะเศษตัด | เศษตัดมักเริ่มจากบางไปหนา | เศษตัดมักเริ่มจากหนาไปบาง |
| ผิวงาน | อาจเกิดรอยถูหรือผิวหยาบกว่า แต่บางกรณี Finish pass อาจนิ่งกว่า | มักให้ผิวงานเรียบกว่าเมื่อเครื่องแข็งแรง จับงานแน่น และ Backlash ต่ำ |
| แรงตัด | แรงตัดมีแนวโน้มผลักดอกออกจากผนังชิ้นงาน | แรงตัดมีแนวโน้มดึงดอกเข้าเนื้อชิ้นงาน |
| แรงเสียดทานและความร้อน | มีโอกาสเกิดการถูและความร้อนสูงกว่า | ช่วยลดการถูและลดความร้อนในหลายกรณี |
| อายุคมตัด | คมตัดอาจสึกเร็วขึ้นถ้าเกิดการถูมาก | มักช่วยให้อายุคมตัดดีขึ้นเมื่อใช้กับสภาวะที่เหมาะสม |
| Backlash | ควบคุมได้ง่ายกว่าในเครื่อง Manual หรือเครื่องเก่า | ต้องระวัง Pull-in หากเครื่องมี Backlash หรือจับยึดไม่แข็งแรง |
| เหมาะกับงาน | งานหยาบบางประเภท งานผิวแข็ง งานหล่อ งานเครื่อง Manual และบาง Finish pass | งาน CNC สมัยใหม่ งาน Finishing งานที่ต้องการผิวสวยและแม่นยำ |
จำง่ายแบบหน้างาน: Climb ไม่ได้แปลว่าทวนเข็มเสมอ
หลายคนมักจำว่า Climb Milling คือเดินทวนเข็ม และ Conventional Milling คือเดินตามเข็ม แต่จริง ๆ ต้องดูว่าเป็นการกัด ด้านนอกชิ้นงาน หรือ ด้านใน Pocket / รู รวมถึงทิศทางการหมุนของดอกกัดด้วย
คิดง่าย ๆ คือดอกกัดมีแนวโน้ม “ดึงเข้าเนื้อชิ้นงาน” ตัดลื่น ผิวสวย ลดการถู แต่ต้องใช้กับเครื่องที่แน่น จับงานมั่นคง และ Backlash ต่ำ
คิดง่าย ๆ คือดอกกัดมีแนวโน้ม “ผลักออกจากชิ้นงาน” บางครั้งจึงควบคุมง่ายกว่า โดยเฉพาะเครื่องเก่า เครื่อง Manual หรือ Finish pass ที่เหลือเนื้อน้อย
ถ้ากัด Contour นอกชิ้นงานแล้วเดินตามเข็มนาฬิกาได้ผิวสวยกว่า แปลว่าในสภาพเครื่องและงานนั้น Conventional Milling อาจเหมาะกว่า
| กรณีใช้งาน | ถ้าดอก Endmill หมุน M3 ปกติ | ความหมายแบบเข้าใจง่าย |
|---|---|---|
| กัด Contour นอกชิ้นงาน | เดินทวนเข็มนาฬิกา = Climb Milling เดินตามเข็มนาฬิกา = Conventional Milling | ถ้าเดินตามเข็มแล้วผิวสวยกว่า สามารถใช้ได้ โดยเฉพาะงาน Finishing หรือเครื่องที่ไม่แข็งมาก |
| กัด Contour ด้านใน / Pocket / รู | เดินตามเข็มนาฬิกา = Climb Milling เดินทวนเข็มนาฬิกา = Conventional Milling | ด้านในกับด้านนอกจะกลับกัน เพราะตำแหน่งที่ดอกสัมผัสผนังชิ้นงานอยู่คนละด้าน |
Climb Milling มักให้ผิวดีเมื่อเครื่องแน่นและจับงานแข็งแรง ส่วน Conventional Milling ไม่ได้แย่เสมอไป เพราะในบางงานแรงตัดที่ผลักดอกออกจากผนังชิ้นงาน อาจช่วยให้ Finish pass นิ่งกว่าและได้ผิวสวยกว่า ดังนั้นควรทดลองตัดและดูผลผิวจริงร่วมกับทฤษฎีเสมอ
ควรเลือก Conventional หรือ Climb Milling ในงานจริง?
คำตอบไม่ได้ตายตัวเสมอไป เพราะขึ้นอยู่กับเครื่องจักร วัสดุ ดอกกัด การจับยึด และคุณภาพผิวงานที่ต้องการ แต่สามารถใช้หลักคิดต่อไปนี้เป็นแนวทางเบื้องต้นได้
งาน Finishing ที่ต้องการผิวดี
ส่วนใหญ่จะนิยมใช้ Climb Milling เพราะช่วยให้การเฉือนสะอาดกว่า ลดการถู และมักให้ผิวงานเรียบกว่า เมื่อใช้กับเครื่อง CNC ที่มีความแข็งแรงและความแม่นยำสูง
เครื่อง Manual หรือเครื่องที่มี Backlash
ควรระวังการใช้ Climb Milling เพราะแรงตัดอาจดึงชิ้นงานหรือโต๊ะเครื่องเข้าไปในทิศทางการกัด หากเครื่องมี Backlash มาก Conventional Milling อาจควบคุมได้ปลอดภัยกว่า
งานผิวแข็ง งานหล่อ หรือ Finish pass บางกรณี
Conventional Milling ยังมีประโยชน์ในบางสถานการณ์ เช่น การกัดผ่านผิวแข็ง ผิวหล่อ หรือกรณีที่ต้องการให้แรงตัด ผลักดอกออกจากผนังชิ้นงาน เพื่อให้ผิวงานนิ่งกว่าในสภาพเครื่องบางประเภท
CAM Software ช่วยควบคุมทิศทางกัดได้อย่างไร?
ในงาน CNC สมัยใหม่ การเลือก Conventional หรือ Climb Milling มักถูกกำหนดผ่าน CAM Software เพื่อควบคุมทิศทาง Toolpath, Entry/Exit, Step Over, Lead In/Lead Out และเงื่อนไขการกัดให้เหมาะกับงานจริง
Mastercam ช่วยให้ผู้ใช้งานสามารถสร้าง Toolpath สำหรับงาน 2D, 3D, Dynamic Motion และ High Speed Machining ได้เป็นระบบมากขึ้น ลดความผิดพลาดจากการเขียน G-code เอง และช่วยให้กระบวนการผลิตมีความสม่ำเสมอ
กำหนดทิศทาง Toolpath
CAM ช่วยกำหนดว่าดอกจะเดินแบบ Climb หรือ Conventional ในแต่ละ Operation ทำให้ควบคุมผิวงานและแรงตัดได้แม่นยำกว่า
ควบคุม Entry และ Exit
การเข้าออกชิ้นงานมีผลต่อรอยบนผิวงานและความปลอดภัยของดอกกัด CAM ช่วยสร้าง Lead In/Lead Out ที่เหมาะสมกับงานผลิตจริง
ปรับกลยุทธ์ตามวัสดุและเครื่องจักร
งานอลูมิเนียม เหล็ก สแตนเลส แม่พิมพ์ หรือวัสดุแข็ง ต้องใช้เงื่อนไขการกัดที่ต่างกัน CAM ช่วยให้วางแผน Toolpath ได้เป็นระบบมากขึ้น
ลดความผิดพลาดก่อนขึ้นเครื่องจริง
การจำลอง Toolpath, Backplot, Verify และ Machine Simulation ช่วยตรวจสอบทิศทางกัด ลดโอกาสชนงานและลดความเสี่ยงก่อนส่งโปรแกรมลงเครื่อง CNC
สรุป: Conventional Milling vs Climb Milling เลือกแบบไหนดี?
ถ้าเป็นเครื่อง CNC ที่แข็งแรง ระบบขับเคลื่อนดี Backlash ต่ำ และการจับยึดมั่นคง Climb Milling มักเป็นตัวเลือกที่ดีสำหรับงานที่ต้องการผิวสวย ลดการถู และเพิ่มประสิทธิภาพการตัด โดยเฉพาะงาน Finishing หรืองานที่ต้องการคุณภาพผิวสูง
แต่ Conventional Milling ยังไม่ใช่วิธีที่ควรมองข้าม เพราะยังเหมาะกับบางสถานการณ์ เช่น เครื่อง Manual เครื่องเก่า งานผิวหล่อ งานผิวแข็ง งานสเกลแข็ง หรือกรณีที่ต้องการควบคุมแรงดึงของคมตัด ให้ปลอดภัยมากขึ้น
สำหรับการกัด Contour นอกชิ้นงาน ถ้าตามทฤษฎีดอก Endmill หมุน M3 ปกติ การเดินทวนเข็มนาฬิกามักเป็น Climb Milling ส่วนการเดินตามเข็มนาฬิกามักเป็น Conventional Milling แต่ในงานจริง หากเดินตามเข็มแล้วผิวออกมาสวยกว่า ก็สามารถเลือกใช้ได้ เพราะสภาพเครื่อง ดอกกัด วัสดุ และการจับงานมีผลต่อผิวงานมากเช่นกัน
อย่าเลือกทิศทางกัดจากชื่อ Conventional หรือ Climb เพียงอย่างเดียว ควรดูร่วมกับวัสดุ ชนิดดอกกัด การจับยึด สภาพเครื่องจักร และเป้าหมายของงาน เช่น ต้องการกัดหยาบเร็ว ต้องการผิวละเอียด หรือต้องการลดภาระเครื่องมือ การใช้ CAM Software อย่าง Mastercam จะช่วยให้ควบคุมเงื่อนไขเหล่านี้ได้เป็นระบบมากขึ้น
Internal Links ที่เกี่ยวข้อง
อ่านต่อเกี่ยวกับงาน CNC และ CAM Software ได้ที่ Mastercam Mill, CAM Software คืออะไร, CNC Programming คืออะไร และ Mastercam Dynamic Motion
คำถามที่พบบ่อยเกี่ยวกับ Conventional Milling และ Climb Milling
รวมคำตอบสั้น ๆ สำหรับผู้เริ่มต้นใช้งาน CNC Milling และผู้ที่ต้องการเลือกทิศทางกัดให้เหมาะกับงานจริง
Conventional Milling กับ Climb Milling ต่างกันหลัก ๆ ตรงไหน?
ต่างกันที่ความสัมพันธ์ระหว่างทิศทางการหมุนของดอกกัดกับทิศทาง Feed โดย Conventional Milling เป็นการกัดสวนทาง ส่วน Climb Milling เป็นการกัดตามทาง ซึ่งส่งผลต่อรูปแบบเศษตัด แรงตัด ผิวงาน และความร้อน
Climb Milling ให้ผิวงานดีกว่าจริงไหม?
ในหลายกรณี Climb Milling มักให้ผิวงานดีกว่า เพราะคมตัดเฉือนชิ้นงานได้สะอาด ลดการถู และช่วยลดความร้อน แต่ต้องใช้กับเครื่องที่มีความแข็งแรง Backlash ต่ำ และจับยึดงานมั่นคง ถ้าเครื่องไม่แน่นหรือจับงานไม่แข็ง Conventional Milling อาจให้ผิวที่นิ่งกว่าในบางงานได้
กัด Contour นอกชิ้นงาน Climb ต้องเดินตามเข็มหรือทวนเข็ม?
ถ้าใช้ดอก Endmill หมุน M3 ปกติ และมองจากด้านบน การกัด Contour นอกชิ้นงานแบบ Climb Milling มักเป็นการเดินทวนเข็มนาฬิกา ส่วนการเดินตามเข็มนาฬิกาจะเป็น Conventional Milling แต่ถ้าเป็น Contour ด้านในหรือ Pocket ทิศทางจะกลับกัน
ทำไมบางครั้งกัดนอกชิ้นงานเดินตามเข็มแล้วผิวสวยกว่า?
เพราะการเดินตามเข็มใน Contour นอกชิ้นงานมักเป็น Conventional Milling ซึ่งแรงตัดมีแนวโน้มผลักดอกออกจากผนังชิ้นงาน ในบางกรณี เช่น เครื่องมี Backlash เล็กน้อย จับงานไม่แข็งมาก หรือเป็น Finish pass ที่เหลือเนื้อน้อย แรงลักษณะนี้อาจช่วยให้ผิวงานนิ่งกว่าได้
เครื่อง Manual ควรใช้ Climb Milling หรือไม่?
ต้องระวังเป็นพิเศษ เพราะ Climb Milling อาจทำให้เกิดแรงดึงหรือ Pull-in ได้ หากเครื่องมี Backlash มาก สำหรับเครื่อง Manual หรือเครื่องเก่า Conventional Milling มักควบคุมได้ปลอดภัยกว่า
งาน Finishing ควรเลือก Conventional หรือ Climb Milling?
งาน Finishing ส่วนใหญ่นิยมใช้ Climb Milling เพราะช่วยให้ผิวงานเรียบกว่า ลดการถู และให้รอยตัดที่สม่ำเสมอกว่า แต่ถ้าทดลองตัดแล้ว Conventional Milling ให้ผิวสวยกว่าในสภาพเครื่องและงานนั้น ก็สามารถเลือกใช้ Conventional Milling ได้
Mastercam ช่วยเรื่องทิศทางกัดได้อย่างไร?
Mastercam ช่วยกำหนด Toolpath, ทิศทางการกัด, Lead In/Lead Out, Step Over และกลยุทธ์การกัดต่าง ๆ ทำให้ควบคุมงาน Milling ได้แม่นยำขึ้น ลดความผิดพลาด และช่วยจำลองการตัดก่อนส่งโปรแกรมไปยังเครื่อง CNC
