CAM Software คืออะไร? ซอฟต์แวร์ที่เปลี่ยนแบบ CAD ให้กลายเป็นชิ้นงานจริงบนเครื่อง CNC
เข้าใจบทบาทของ CAM Software แบบชัดเจนในมุมของโรงงานอุตสาหกรรม ตั้งแต่การรับโมเดล 3D การสร้าง Toolpath การจำลองการทำงาน ไปจนถึงการสร้าง G-Code เพื่อควบคุมเครื่องจักร CNC อย่างแม่นยำ
สรุปเร็ว: CAM Software คืออะไร?
CAM Software หรือ Computer-Aided Manufacturing คือซอฟต์แวร์ที่ช่วยวางแผนกระบวนการผลิต โดยนำไฟล์จาก CAD หรือโมเดล 3D มาสร้าง Toolpath จำลองการทำงาน และแปลงผลลัพธ์ออกมาเป็น G-Code เพื่อสั่งงานเครื่อง CNC เช่น เครื่องกัด เครื่องกลึง เครื่อง Mill-Turn หรือเครื่องจักรเฉพาะทางอื่น ๆ

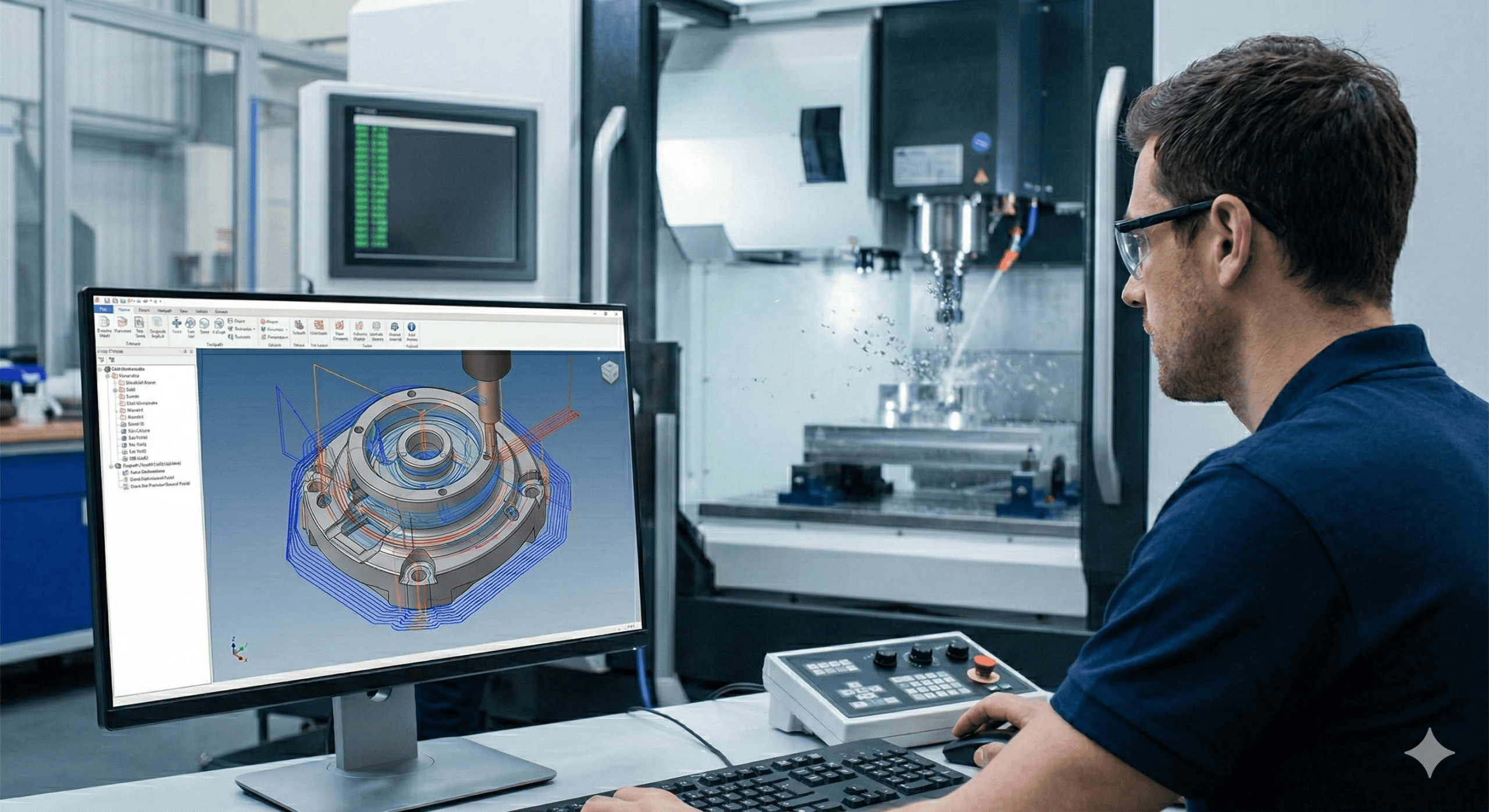

จากแบบ CAD สู่การผลิตจริงบนเครื่อง CNC ต้องผ่าน CAM Software
ถ้าคุณเคยสงสัยว่าแบบ 3 มิติจากโปรแกรมออกแบบ ถูกเปลี่ยนให้กลายเป็นการเคลื่อนที่ของทูลบนเครื่อง CNC ได้อย่างไร คำตอบสำคัญก็คือ CAM Software ซึ่งเป็นเครื่องมือที่เชื่อมโลกของการออกแบบเข้ากับกระบวนการผลิตจริง
เชื่อม CAD กับการผลิต
CAM Software นำข้อมูลจากแบบ CAD หรือโมเดล 3D มาวางแผนการผลิต เพื่อให้ชิ้นงานสามารถผลิตบนเครื่อง CNC ได้จริง
สร้าง Toolpath อย่างเป็นระบบ
โปรแกรมช่วยกำหนดเส้นทางเดินทูล ลำดับการกัด ความเร็วรอบ Feed Rate และกลยุทธ์การตัดเฉือนที่เหมาะกับงานจริง
ลดความเสี่ยงก่อนกัดจริง
Simulation และ Verify ช่วยตรวจสอบการชน การกัดเกิน การเหลือเนื้อ และความผิดพลาดก่อนส่งงานเข้าเครื่อง CNC
CAM Software ทำหน้าที่อะไรในกระบวนการผลิต?
หน้าที่หลักของ CAM ไม่ใช่แค่วาดเส้นทางเดินมีด แต่คือการทำให้กระบวนการผลิต มีความพร้อมก่อนส่งงานเข้าหน้าเครื่องจริง ไม่ว่าจะเป็นการกำหนดชนิดเครื่องจักร วัสดุเริ่มต้น ตำแหน่งจับงาน ทิศทางการกัด ลำดับการตัด และรูปแบบของทูลที่เหมาะสม
ในมุมของโรงงาน CAM Software ช่วยให้ Programmer และ Manufacturing Engineer วางแผนงานได้เป็นระบบ ลดการลองผิดลองถูกหน้าเครื่อง และทำให้การผลิตมีมาตรฐานมากขึ้น
ใช้ข้อมูลรูปทรงของชิ้นงานเป็นพื้นฐานในการวางแผนการตัดเฉือน
กำหนดเส้นทางเดินทูล การกัดหยาบ กัดละเอียด ความเร็วรอบ และ Feed Rate
แปลง Toolpath ให้เป็นโค้ดที่ตรงกับ Controller และเครื่อง CNC ที่ใช้งานจริง
4 หน้าที่หลักของ CAM Software ในงาน CNC
CAM Software ช่วยให้กระบวนการผลิตชัดเจนขึ้น ตั้งแต่การรับแบบ การเลือกกลยุทธ์การกัด การตรวจสอบความปลอดภัย ไปจนถึงการส่งออกโค้ดสำหรับเครื่องจักรจริง
รับข้อมูลจากแบบ CAD หรือโมเดล 3D
CAM เริ่มต้นจากข้อมูลของชิ้นงาน เช่น 2D Drawing หรือ 3D Model เพื่อใช้เป็นพื้นฐานในการวางแผนการตัดเฉือน
สร้าง Toolpath ให้เหมาะกับงานจริง
โปรแกรมจะช่วยกำหนดเส้นทางเดินทูลตามรูปทรงของงาน พร้อมตั้งค่าการกัดหยาบ กัดละเอียด ความเร็วรอบ และ Feed Rate
จำลองการทำงานก่อนผลิตจริง
การ Simulation ช่วยลดความเสี่ยงเรื่องการชน ความผิดพลาดของทูล และช่วยให้เห็นภาพกระบวนการก่อนเริ่มตัดจริง
Post-Processing ออกเป็น G-Code
เมื่อทุกอย่างพร้อม โปรแกรมจะสร้างชุดคำสั่งตามภาษาของคอนโทรลแต่ละเครื่อง เพื่อให้เครื่อง CNC ทำงานได้ตรงตามแผน
ทำไม CAM Software จึงสำคัญกับโรงงานอุตสาหกรรม?
เมื่อรูปทรงของชิ้นงานมีความซับซ้อนมากขึ้น การเขียน G-Code ด้วยมือจะใช้เวลามาก และมีความเสี่ยงต่อความผิดพลาดสูงขึ้น โดยเฉพาะงาน 3D งานหลายแกน งานผิวโค้ง หรือชิ้นส่วนที่ต้องการความแม่นยำสูง
CAM Software ไม่ได้ช่วยแค่เขียนโปรแกรมเร็วขึ้น แต่ช่วยให้ทีมผลิตควบคุมคุณภาพ เวลาเครื่องจักร มาตรฐานงาน และความปลอดภัยก่อนตัดจริงได้ดีขึ้น
ลดความผิดพลาดในการเขียนโปรแกรม
ช่วยให้การเขียนโปรแกรมเป็นระบบ ตรวจสอบง่าย และลด Human Error ได้มากขึ้น
เพิ่มประสิทธิภาพการตัดเฉือน
เลือกกลยุทธ์การกัดได้เหมาะสมขึ้น ลด Cycle Time และลดการเดินทูลที่ไม่จำเป็น
ลดความเสี่ยงต่อเครื่องจักรและทูล
การจำลองก่อนตัดจริงช่วยลดโอกาสการชน ลดของเสีย และช่วยป้องกันความเสียหายราคาแพง
รองรับงานซับซ้อนได้ดีกว่า
งาน 3 แกน 5 แกน งาน Mold หรือชิ้นส่วนซับซ้อน ล้วนพึ่ง CAM เป็นอย่างมาก
ควบคุมมาตรฐานการผลิตซ้ำ
ช่วยให้ผลิตงานซ้ำได้เสถียร ลดการพึ่งพาการแก้ไขหน้าเครื่องแบบไม่เป็นระบบ
เพิ่มความสามารถในการรับงานมูลค่าสูง
โรงงานสามารถรับงานที่ซับซ้อนขึ้น เช่น 5-Axis, Mold, Aerospace หรือ Medical Part ได้ดีขึ้น
ลำดับการทำงานของ CAM Software โดยทั่วไป
Workflow ของ CAM จะช่วยให้ทีมงานทำงานเป็นระบบ ตั้งแต่การตั้งค่างาน การเลือก Toolpath การตรวจสอบ Simulation และการ Post G-Code ก่อนเข้าสู่เครื่องจริง
Setup งาน
กำหนดชนิดเครื่อง ขนาด Stock จุดอ้างอิง และตำแหน่งจับงานให้สอดคล้องกับสภาพจริง
เลือก Toolpath Strategy
เลือกวิธีการกัด เช่น Roughing, Rest Machining และ Finishing พร้อมกำหนดทูลกับค่าตัด
ตรวจสอบด้วย Simulation
ดูการชน การเข้าถึงพื้นที่ การกินเนื้อ และความสมเหตุสมผลของกระบวนการก่อนปล่อยงานจริง
Post ออกเป็น G-Code
ใช้ Post Processor แปลง Toolpath ให้ตรงกับคอนโทรลของเครื่อง เช่น Fanuc, Haas หรือ Siemens
CAM กับ CAD ต่างกันอย่างไร?
CAD และ CAM ทำงานต่อเนื่องกัน แต่มีเป้าหมายคนละส่วน CAD เน้นการออกแบบ ส่วน CAM เน้นการวางแผนการผลิตและสร้างโปรแกรม CNC
| หัวข้อ | CAD | CAM |
|---|---|---|
| หน้าที่หลัก | ออกแบบชิ้นงาน | วางแผนการผลิตและสร้างโปรแกรม CNC |
| ผลลัพธ์ | แบบ 2D / โมเดล 3D | Toolpath / G-Code |
| เป้าหมาย | ได้รูปทรงที่ถูกต้อง | ผลิตชิ้นงานได้จริง มีประสิทธิภาพ และปลอดภัยกว่า |
| ผู้ใช้งานหลัก | Designer / Engineer | Programmer / Manufacturing Engineer |
เขียน G-Code เอง กับใช้ CAM Software ต่างกันอย่างไร?
การเขียน G-Code เองยังเหมาะกับงานพื้นฐานบางประเภท แต่เมื่องานเริ่มซับซ้อน มีหลาย Operation หรือมีงาน 3D / Mold / Multi-Axis CAM Software จะช่วยให้ทำงานได้เร็วขึ้นและลดความเสี่ยงมากกว่า
| หัวข้อ | Manual G-Code | CAM Software |
|---|---|---|
| เหมาะกับงาน | งานง่าย รูปทรงพื้นฐาน และโปรแกรมสั้น | งาน 2D/3D งานแม่พิมพ์ งานหลาย Operation และงานซับซ้อน |
| ความเร็วในการเตรียมงาน | ช้ากว่า เพราะต้องเขียนและตรวจโค้ดด้วยมือ | เร็วกว่า เพราะสร้าง Toolpath จากโมเดลและตั้งค่าเป็นระบบ |
| ความเสี่ยง | เสี่ยงพิมพ์ค่าพิกัดผิด Feed/Speed ผิด หรือเรียกทูลผิด | ลดความเสี่ยงด้วย Simulation, Verify และ Post Processor |
| งาน 3D / Mold / Multi-Axis | ทำได้ยากมาก และใช้เวลาสูง | เหมาะกว่า เพราะรองรับ Toolpath ขั้นสูงและการจำลองก่อนตัดจริง |
| มาตรฐานการผลิตซ้ำ | ขึ้นอยู่กับประสบการณ์ของผู้เขียนสูง | ควบคุมมาตรฐานได้ง่ายกว่า และนำ Workflow กลับมาใช้ซ้ำได้ |
ทำไม Mastercam จึงเป็นตัวเลือกที่น่าสนใจสำหรับงาน CAM?
Mastercam เป็นหนึ่งในซอฟต์แวร์ CAM ที่นิยมใช้ในอุตสาหกรรม เพราะมีความยืดหยุ่นในการใช้งานจริงในโรงงาน รองรับงานหลากหลายประเภท ตั้งแต่งานกัดทั่วไป งานกลึง งาน Mill-Turn ไปจนถึงงานที่ต้องการ Toolpath ระดับสูง
จุดเด่นสำคัญคือการรองรับ Workflow การผลิตจริง เช่น การสร้าง Toolpath, การตรวจสอบ Simulation, การทำ Post Processor, การจัดการ Tool Library และการต่อยอดไปสู่งาน CNC ที่ซับซ้อนมากขึ้น
เหมาะกับโรงงานที่มีเครื่องจักรหลายประเภทและต้องการระบบ CAM ที่ต่อยอดได้
ช่วยลดเวลาเขียนโปรแกรม ลดการลองผิดลองถูก และเพิ่มมาตรฐานการทำงานของทีม CAM
การมีทีมอบรมและซัพพอร์ตช่วยให้โรงงานใช้ซอฟต์แวร์ได้เต็มประสิทธิภาพมากขึ้น
Checklist ก่อนเลือก CAM Software สำหรับโรงงาน CNC
ก่อนเลือก CAM Software ไม่ควรดูแค่ราคา แต่ควรดูว่าโปรแกรมสามารถรองรับงานจริง เครื่องจักรจริง ทีมงานจริง และเป้าหมายการผลิตในระยะยาวได้หรือไม่
ต่อยอดจากความเข้าใจ CAM Software ไปสู่โซลูชัน Mastercam ที่เหมาะกับงานจริง
หากโรงงานต้องการเริ่มใช้ CAM Software อย่างเป็นระบบ สามารถเลือกโซลูชัน Mastercam ตามประเภทเครื่องจักร งานผลิต และระดับความซับซ้อนของชิ้นงาน
บทความและหน้าที่เกี่ยวข้อง
อ่านต่อเพื่อเข้าใจภาพรวมของ CAM Software, CNC Programming, Post Processor และการใช้งาน Mastercam ในโรงงานอุตสาหกรรม
คำถามที่พบบ่อยเกี่ยวกับ CAM Software
รวมคำตอบสำคัญสำหรับผู้เริ่มต้นและโรงงานที่ต้องการเข้าใจบทบาทของ CAM Software ในกระบวนการผลิต CNC
CAM Software จำเป็นไหมสำหรับงาน CNC?
งานง่ายบางประเภทอาจเขียนโปรแกรมเองได้ แต่ถ้างานเริ่มซับซ้อน CAM จะช่วยให้เร็วขึ้น ปลอดภัยขึ้น ตรวจสอบง่ายขึ้น และลดความผิดพลาดได้มากกว่า
ผู้เริ่มต้นเรียน CAM ได้ไหม?
ได้ โดยควรเริ่มจากความเข้าใจพื้นฐานเรื่อง CNC, ทูล, WCS, Stock, Toolpath และลำดับการตัด แล้วค่อยต่อยอดไปที่การใช้ซอฟต์แวร์จริง
CAM สร้าง G-Code ให้โดยอัตโนมัติหรือไม่?
โดยทั่วไปใช่ แต่ต้องอาศัยการตั้งค่า Toolpath และ Post Processor ที่ถูกต้อง เพื่อให้ได้โค้ดที่เหมาะกับเครื่องจักรและ Controller ของคุณ
CAM กับ Mastercam คืออันเดียวกันไหม?
ไม่ใช่ CAM คือประเภทของซอฟต์แวร์ ส่วน Mastercam คือหนึ่งในซอฟต์แวร์ CAM ที่ได้รับความนิยมในงานอุตสาหกรรม
CAM Software ช่วยลดต้นทุนได้อย่างไร?
CAM ช่วยลดเวลาเขียนโปรแกรม ลด Cycle Time ลดงานเสีย ลดการลองผิดลองถูกหน้าเครื่อง และช่วยให้กระบวนการผลิตมีมาตรฐานมากขึ้น
