โปรแกรม CNC คืออะไร? พื้นฐานสำคัญที่ทำให้เครื่องจักรผลิตชิ้นงานได้อย่างแม่นยำ
คู่มือสำหรับมือใหม่และโรงงานอุตสาหกรรม เพื่อเข้าใจว่าโปรแกรม CNC คืออะไร G-Code และ M-Code ทำงานอย่างไร และทำไมซอฟต์แวร์ CAD/CAM จึงเป็นหัวใจสำคัญ ของการผลิตยุคใหม่ที่ต้องการความเร็ว ความแม่นยำ และมาตรฐานการผลิตซ้ำ
สรุปเร็ว: โปรแกรม CNC คืออะไร?
โปรแกรม CNC คือชุดคำสั่งที่ใช้ควบคุมเครื่องจักรกลอัตโนมัติ เช่น เครื่องกัด CNC เครื่องกลึง CNC และเครื่อง Wire EDM โดยคำสั่งหลักมักอยู่ในรูปของ G-Code สำหรับควบคุมการเคลื่อนที่ และ M-Code สำหรับควบคุมฟังก์ชันต่าง ๆ ของเครื่องจักร เช่น สปินเดิล คูลแลนท์ ระบบเปลี่ยนทูล และการหยุดหรือเริ่มกระบวนการผลิต
เครื่อง CNC จะผลิตชิ้นงานได้แม่นยำ ต้องเริ่มจากโปรแกรมที่ถูกต้อง
เครื่องจักร CNC จะไม่สามารถผลิตชิ้นงานได้อย่างแม่นยำ หากไม่มีโปรแกรม CNC ที่ถูกต้องและเหมาะกับลักษณะงาน โปรแกรมนี้คือสิ่งที่บอกเครื่องจักรว่าต้องเคลื่อนที่อย่างไร ใช้ทูลอะไร เริ่มจุดไหน จบตรงไหน และต้องตัดเฉือนด้วยลำดับแบบใด
ควบคุมการเคลื่อนที่
โปรแกรม CNC กำหนดตำแหน่งการเคลื่อนที่ของแกน X, Y, Z รวมถึงเส้นตรง เส้นโค้ง ความเร็ว และลำดับการทำงานของทูล
เพิ่มความแม่นยำ
เมื่อโปรแกรมถูกต้อง เครื่องจักรสามารถผลิตชิ้นงานซ้ำได้อย่างสม่ำเสมอ ลดความคลาดเคลื่อน ลดของเสีย และช่วยควบคุมคุณภาพงานผลิต
เชื่อม CAD/CAM สู่เครื่องจักร
โปรแกรม CAM ช่วยสร้าง Toolpath และ Post Process ออกมาเป็น G-Code เพื่อให้เครื่อง CNC อ่านและทำงานได้จริง
ทำไมโรงงานจึงต้องเข้าใจ CNC Programming ให้ถูกต้อง?
เพราะโปรแกรม CNC คือจุดเชื่อมระหว่างแบบงานกับชิ้นงานจริง หากสั่งงานผิดแม้เพียงเล็กน้อย อาจทำให้เกิดความเสียหายกับทูล ชิ้นงาน หรือแม้แต่เครื่องจักรได้
ยิ่งงานมีความซับซ้อนมากขึ้น เช่น งาน 3D งานหลายแกน งานแม่พิมพ์ หรืองานที่ต้องการความแม่นยำสูง ยิ่งต้องอาศัยการเขียนโปรแกรมที่ถูกต้อง และการตรวจสอบอย่างเป็นระบบก่อนรันเครื่องจริง
ตรวจลำดับการเคลื่อนที่ ความเร็ว ทูล และตำแหน่งอ้างอิงให้ถูกต้องก่อนรันจริง
เมื่อโปรแกรมถูกต้อง เครื่องจักรสามารถผลิตซ้ำได้เสถียรและควบคุมคุณภาพได้ดีขึ้น
งาน 3D, Mold, 5-Axis หรือชิ้นส่วนที่มีรูปทรงซับซ้อนควรใช้ CAM ช่วยสร้าง Toolpath

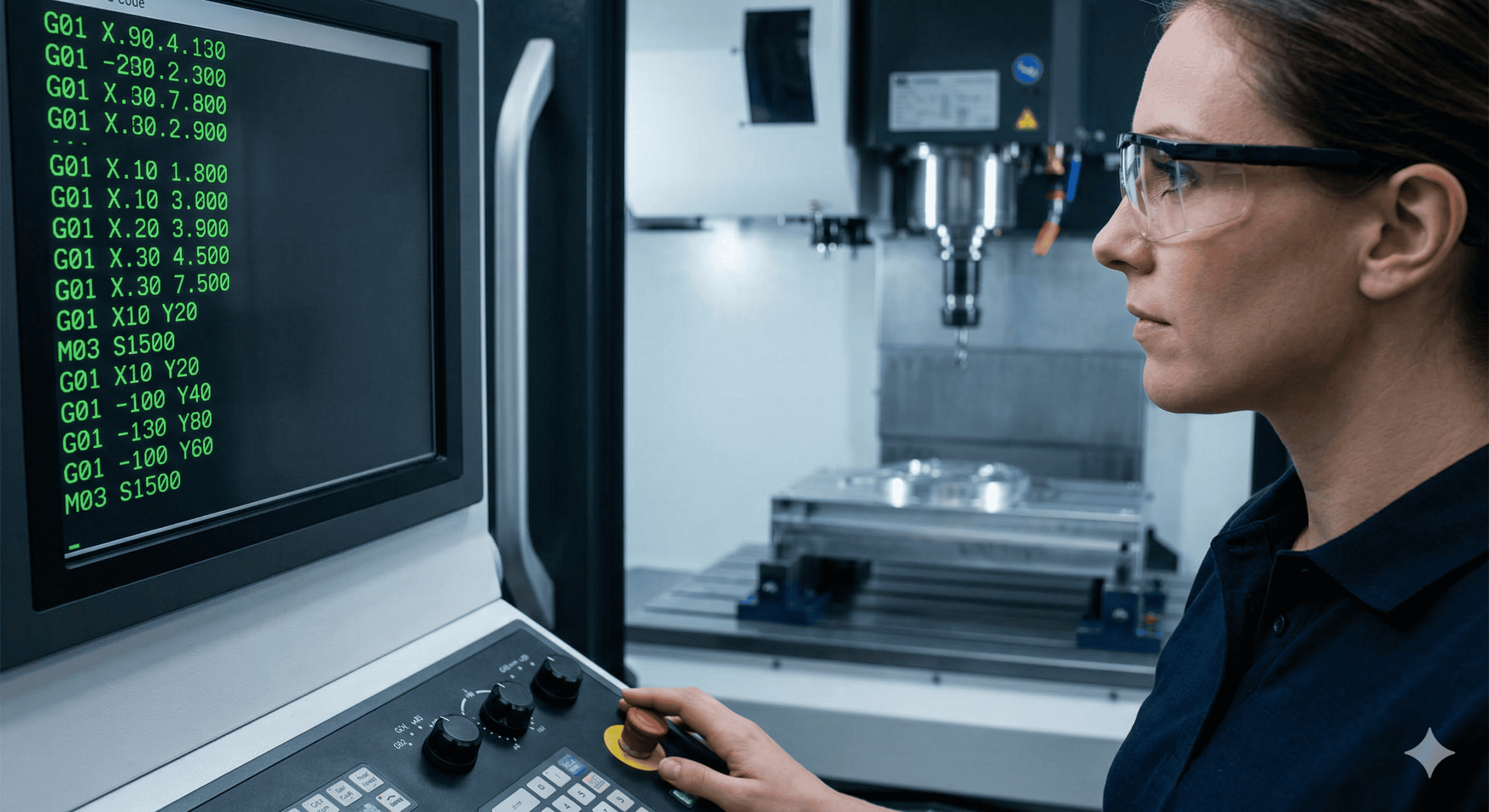

โปรแกรม CNC คืออะไร?
หากอธิบายแบบเข้าใจง่ายที่สุด โปรแกรม CNC ก็คือภาษาคำสั่งที่ใช้สื่อสารกับเครื่องจักร เพื่อให้เครื่องทำงานตามแบบและกระบวนการที่กำหนดไว้อย่างแม่นยำ
กำหนดตำแหน่งการเคลื่อนที่ของทูล
โปรแกรมจะบอกเครื่องจักรว่าต้องเคลื่อนที่ไปจุดใด ตามแกน X, Y, Z และด้วยรูปแบบใด เช่น เส้นตรง เส้นโค้ง หรือการเคลื่อนที่แบบ Rapid
กำหนดความเร็วและสภาวะการตัด
รวมถึงความเร็วรอบของสปินเดิล Feed Rate ความลึกการตัด และลำดับการตัดที่เหมาะกับงานจริง
ควบคุมระบบเสริมของเครื่องจักร
เช่น เปิด-ปิดคูลแลนท์ เปลี่ยนทูลอัตโนมัติ เปิดสปินเดิล หรือสั่งหยุดและเริ่มการทำงานตามลำดับ
สร้างการผลิตซ้ำที่มีมาตรฐาน
เมื่อโปรแกรมถูกต้อง เครื่องจักรจะผลิตชิ้นงานซ้ำได้อย่างสม่ำเสมอ ลดความคลาดเคลื่อน ลดของเสีย และควบคุมต้นทุนได้ดีขึ้น
G-Code และ M-Code คืออะไร?
หัวใจของโปรแกรม CNC คือการใช้คำสั่งมาตรฐานที่เครื่องจักรสามารถอ่านได้ โดยสองกลุ่มคำสั่งสำคัญที่สุดคือ G-Code และ M-Code
| คำสั่ง | หน้าที่ | ตัวอย่าง |
|---|---|---|
| G-Code | ควบคุมการเคลื่อนที่ เช่น เดินเร็ว เดินตัด เส้นตรง วงกลม และตำแหน่งพิกัด | G00, G01, G02, G03 |
| M-Code | ควบคุมฟังก์ชันเสริมของเครื่อง เช่น สปินเดิล คูลแลนท์ และระบบเปลี่ยนทูล | M03, M05, M08, M06 |
G01 X50.0 Y25.0 F100
M03 S1500เขียน G-Code เอง กับใช้ CAD/CAM ต่างกันอย่างไร?
การเขียน G-Code เองยังมีประโยชน์ในงานพื้นฐาน แต่เมื่อชิ้นงานเริ่มซับซ้อน โรงงานส่วนใหญ่มักใช้ CAD/CAM เพื่อสร้าง Toolpath ตรวจสอบ Simulation และลดความเสี่ยงก่อนผลิตจริง
| หัวข้อเปรียบเทียบ | Manual G-Code | CAD/CAM Programming |
|---|---|---|
| เหมาะกับงาน | งานง่าย รูปทรงพื้นฐาน เจาะ รูปทรง 2D ไม่ซับซ้อน | งาน 2D/3D งานแม่พิมพ์ งานหลาย Operation และงานซับซ้อน |
| ความเร็วในการเตรียมงาน | ช้ากว่า เพราะต้องเขียนและตรวจคำสั่งด้วยมือ | เร็วกว่า เพราะสร้าง Toolpath จากโมเดลและตั้งค่าเป็นระบบ |
| ความเสี่ยงจากความผิดพลาด | มีโอกาสผิดจากการพิมพ์โค้ด ค่าพิกัด หรือ Feed/Speed | ลดความเสี่ยงด้วย Simulation, Verify และ Post Processor ที่เหมาะกับเครื่อง |
| งาน 3D / Mold / Multi-Axis | ไม่เหมาะ หรือทำได้ยากมาก | เหมาะมาก โดยเฉพาะงานแม่พิมพ์ งานผิวโค้ง และงานกัดหลายแกน |
| การผลิตซ้ำ | ต้องอาศัยประสบการณ์และการควบคุมจากคนสูง | ควบคุมมาตรฐานได้ง่ายกว่า และนำ Workflow กลับมาใช้ซ้ำได้ |
ถ้างานเริ่มซับซ้อน ควรพิจารณาใช้ CAM Software
หากโรงงานต้องทำงาน 3D งานแม่พิมพ์ งานกัดหลายด้าน หรือมีงานเข้าซ้ำหลายรูปแบบ การใช้ CAM Software จะช่วยให้สร้าง Toolpath ได้เร็วขึ้น ตรวจสอบได้ง่ายขึ้น และลดความเสี่ยงจากการเขียน G-Code ด้วยมือ
อ่านต่อ: CAM Software คืออะไร? เครื่องมือสำคัญที่ช่วยให้การเขียนโปรแกรม CNC ง่ายและแม่นยำขึ้นขั้นตอนการสร้างโปรแกรม CNC: จากแบบสู่ชิ้นงานจริง

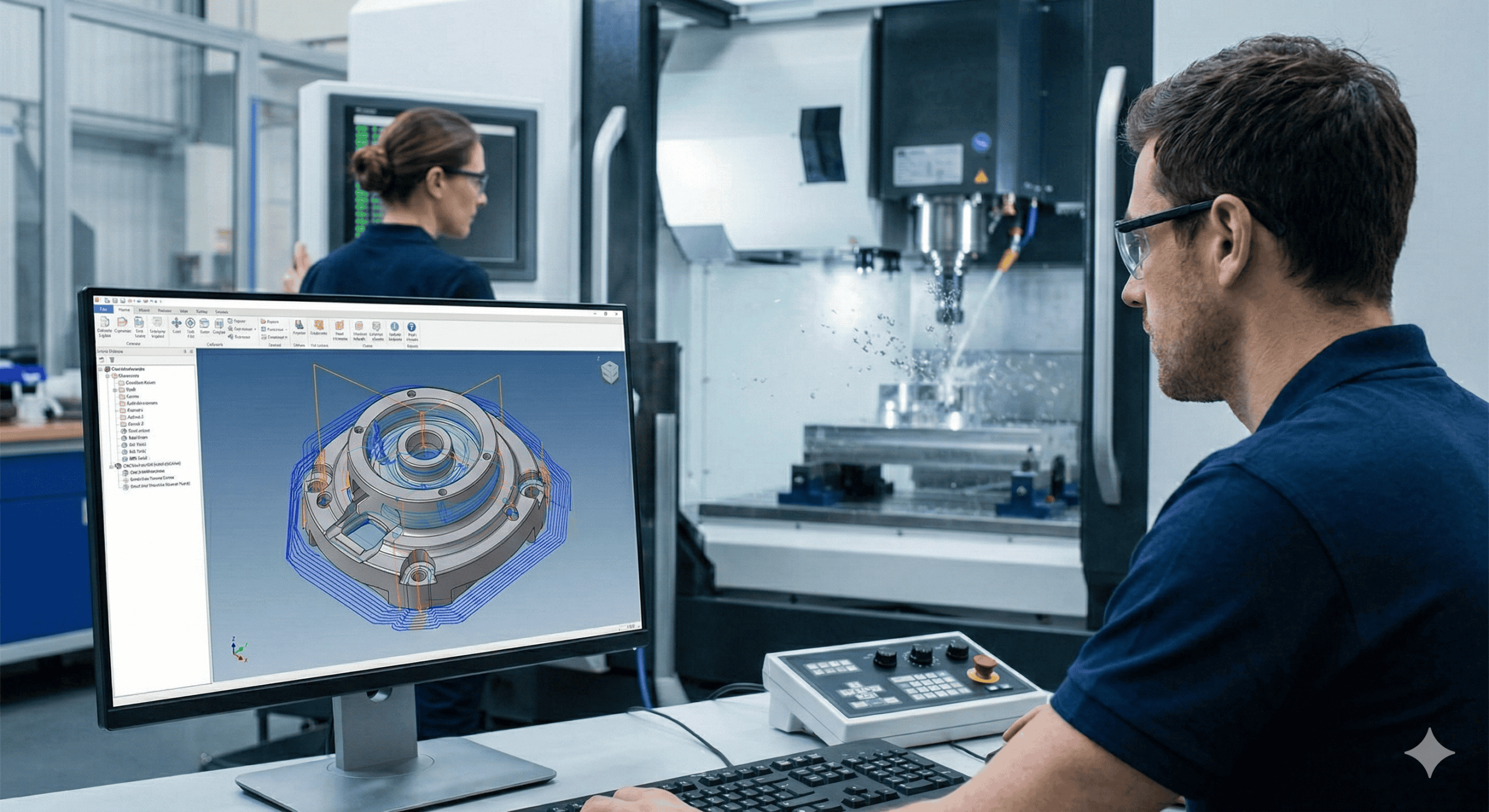

ในโรงงานอุตสาหกรรมจริง การสร้างโปรแกรม CNC มักผ่านกระบวนการ CAD → CAM → CNC Machining เพื่อให้การผลิตเป็นระบบ ตรวจสอบได้ และลดความผิดพลาดก่อนส่งงานเข้าหน้าเครื่อง
ออกแบบชิ้นงานด้วย CAD
เริ่มจากการสร้างแบบ 2D หรือโมเดล 3D เพื่อให้ได้รูปทรง ขนาด และรายละเอียดของชิ้นงาน
สร้าง Toolpath ด้วย CAM
นำไฟล์จาก CAD เข้าสู่โปรแกรม CAM เพื่อเลือกเครื่องจักร ทูล ความเร็วรอบ ฟีด และเส้นทางการตัด
จำลองก่อนผลิตจริง
ใช้ Simulation เพื่อตรวจสอบการชน ความเสี่ยง และความสมเหตุสมผลของกระบวนการผลิต
Post Process เป็น G-Code
เมื่อทุกอย่างถูกต้อง โปรแกรม CAM จะ Post Process ออกมาเป็นโค้ดที่เครื่อง CNC อ่านได้
ส่งเข้าเครื่องและผลิตจริง
โอเปอเรเตอร์จะเซ็ตศูนย์ ใส่ทูล และรันงานจริงตามไฟล์ที่ได้จากระบบ CAD/CAM
ข้อผิดพลาดที่พบบ่อยในการเขียนโปรแกรม CNC
ในงานผลิตจริง ความผิดพลาดเล็ก ๆ ในโปรแกรม CNC อาจส่งผลต่อทูล ชิ้นงาน เวลาเครื่อง และต้นทุนการผลิต การตรวจสอบโปรแกรมก่อนรันจริงจึงเป็นขั้นตอนที่ไม่ควรมองข้าม
ตั้ง Feed / Speed ไม่เหมาะกับวัสดุ
หากรอบและฟีดไม่เหมาะกับวัสดุหรือทูล อาจทำให้ทูลสึกเร็ว ผิวงานเสีย หรือเกิดการสั่นระหว่างกัด
ลืมตรวจ Tool Length Offset
ค่า Tool Length ผิดอาจทำให้ทูลกินลึกเกินไป ชนชิ้นงาน หรือเกิดความเสียหายกับเครื่องจักร
ใช้ Post Processor ไม่ตรงเครื่อง
เครื่องแต่ละรุ่นและคอนโทรลแต่ละแบบมีรูปแบบคำสั่งต่างกัน จึงควรใช้ Post Processor ที่ตรงกับเครื่องจริง
ไม่ Simulation ก่อนตัดจริง
การไม่จำลอง Toolpath ก่อนผลิตจริงเพิ่มความเสี่ยงเรื่องการชน ทูลเดินผิดทาง หรือเหลือเนื้องานเกินกว่าที่คาดไว้
ใช้ G-Code ข้ามเครื่องโดยไม่ตรวจ
โปรแกรมที่ใช้ได้กับเครื่องหนึ่ง อาจไม่เหมาะกับอีกเครื่อง เพราะโครงสร้างเครื่อง คอนโทรล และ Post Processor อาจแตกต่างกัน
ตั้ง Work Coordinate ผิด
การเลือก G54, G55 หรือจุดศูนย์งานผิด อาจทำให้ตำแหน่งตัดทั้งหมดคลาดเคลื่อน และทำให้ชิ้นงานเสียได้ทันที
ภาพรวมของ CNC Programming ในมุมที่ใช้งานจริง
สำหรับโรงงานที่ต้องการทั้งความแม่นยำ ความเร็ว และการผลิตซ้ำที่มีมาตรฐาน การทำ CNC Programming ที่ถูกต้องตั้งแต่ต้นจะช่วยลดเวลาเซ็ตงาน ลดของเสีย และช่วยให้การทำงานร่วมกันระหว่างวิศวกร โปรแกรมเมอร์ และโอเปอเรเตอร์ชัดเจนขึ้น
ยิ่งงานมีความซับซ้อนมากเท่าไร ยิ่งต้องอาศัยกระบวนการวางแผนผ่าน CAD/CAM และการตรวจสอบก่อนรันจริงมากขึ้นเท่านั้น
ประเภทของการทำ CNC Programming
การทำโปรแกรม CNC มีหลายรูปแบบ ตั้งแต่เขียนโค้ดเองบนเครื่อง ไปจนถึงการใช้ CAD/CAM เพื่อสร้าง Toolpath สำหรับงานซับซ้อน
Manual Programming
เขียน G-Code เองทีละบรรทัด เหมาะกับงานง่าย รูปทรงพื้นฐาน และผู้ใช้งานที่เข้าใจคำสั่งเครื่องจักรโดยตรง
Conversational Programming
ใช้เมนูสำเร็จรูปบนคอนโทรลของเครื่องจักร ให้ผู้ใช้งานกรอกพารามิเตอร์ แล้วระบบสร้างโค้ดให้
CAD/CAM Programming
เหมาะกับงาน 3D งานแม่พิมพ์ และชิ้นส่วนซับซ้อน ซึ่งเป็นรูปแบบที่โรงงานสมัยใหม่ใช้งานกันมาก
ประโยชน์ของโปรแกรม CNC ต่อโรงงานอุตสาหกรรม
โปรแกรม CNC ที่ถูกต้องช่วยให้โรงงานเพิ่มความแม่นยำ ลดความผิดพลาด และควบคุมกระบวนการผลิตได้ดีขึ้น
ความแม่นยำสูง
ช่วยให้การผลิตชิ้นงานเป็นไปตามค่าความคลาดเคลื่อนที่กำหนดได้สม่ำเสมอ
Repeatability
สามารถผลิตชิ้นงานซ้ำจำนวนมากให้มีรูปทรงและคุณภาพใกล้เคียงกันทุกชิ้น
ความรวดเร็ว
ช่วยให้เครื่องจักรทำงานได้ต่อเนื่องและมีลำดับการผลิตที่เป็นระบบมากขึ้น
รองรับงานซับซ้อน
สามารถผลิตชิ้นส่วน 3D หรือรูปทรงที่ยากต่อการทำด้วยมือได้ง่ายขึ้น
ลดของเสีย
เมื่อใช้ CAM และ Simulation ร่วมด้วย จะช่วยลดความผิดพลาดก่อนเข้าสู่การผลิตจริง
เพิ่มมาตรฐานการผลิต
ช่วยให้ทีมงานทำงานร่วมกันได้เป็นระบบ ตั้งแต่ Programmer จนถึง Operator หน้าเครื่อง
ต้องการต่อยอดจาก CNC Programming ไปสู่ระบบ CAM สำหรับโรงงาน?
Mastercam ช่วยให้โรงงานสร้าง Toolpath, ตรวจสอบ Simulation และ Post NC Code ได้เป็นระบบมากขึ้น เหมาะกับงานกัด งานกลึง งาน Wire และงานผลิตที่ต้องการความแม่นยำสูง
บทความและหน้าที่เกี่ยวข้อง
อ่านต่อเพื่อเข้าใจภาพรวมของการเขียนโปรแกรม CNC, CAM Software, การอบรม Mastercam และการใช้งาน CAD/CAM ในโรงงาน
คำถามที่พบบ่อยเกี่ยวกับโปรแกรม CNC
รวมคำตอบสำคัญสำหรับมือใหม่และโรงงานที่ต้องการเข้าใจพื้นฐาน CNC Programming และการใช้ CAD/CAM ในการผลิตจริง
โปรแกรม CNC คือ G-Code อย่างเดียวหรือไม่?
ไม่ใช่ทั้งหมด เพราะแม้ G-Code จะเป็นภาษาหลักที่ใช้สั่งงานการเคลื่อนที่ แต่โปรแกรม CNC ยังรวมถึง M-Code และชุดคำสั่งควบคุมฟังก์ชันอื่น ๆ ด้วย
มือใหม่ควรเริ่มจากอะไร?
ควรเริ่มจากพื้นฐาน G-Code/M-Code การอ่านแบบ และการเข้าใจเครื่องจักร แล้วค่อยต่อยอดไปสู่การใช้ CAD และ CAM เพื่อสร้าง Toolpath อย่างเป็นระบบ
จำเป็นต้องเขียน G-Code เองทุกครั้งไหม?
ไม่จำเป็น งานซับซ้อนส่วนใหญ่มักใช้โปรแกรม CAM เพื่อช่วยสร้าง Toolpath และ Post Process ออกมาเป็น G-Code ให้อัตโนมัติ
บทความนี้เกี่ยวข้องกับ CAM Software อย่างไร?
เพราะ CAM คือเครื่องมือสำคัญที่ใช้สร้าง Toolpath และแปลงแบบจาก CAD ให้เป็นโปรแกรม CNC ที่พร้อมใช้งานจริง
โรงงานควรใช้ CAD/CAM เมื่อไร?
หากงานมีรูปทรงซับซ้อน มีหลาย Operation ต้องการลด Cycle Time หรือต้องการลดการเขียน G-Code ด้วยมือ การใช้ CAD/CAM จะช่วยให้ทำงานได้เร็ว แม่นยำ และตรวจสอบได้ดีกว่า
