Slot Milling, Pocket Milling และ Profile Milling ต่างกันอย่างไร?
Slot Milling, Pocket Milling และ Profile Milling ต่างกันอย่างไร?

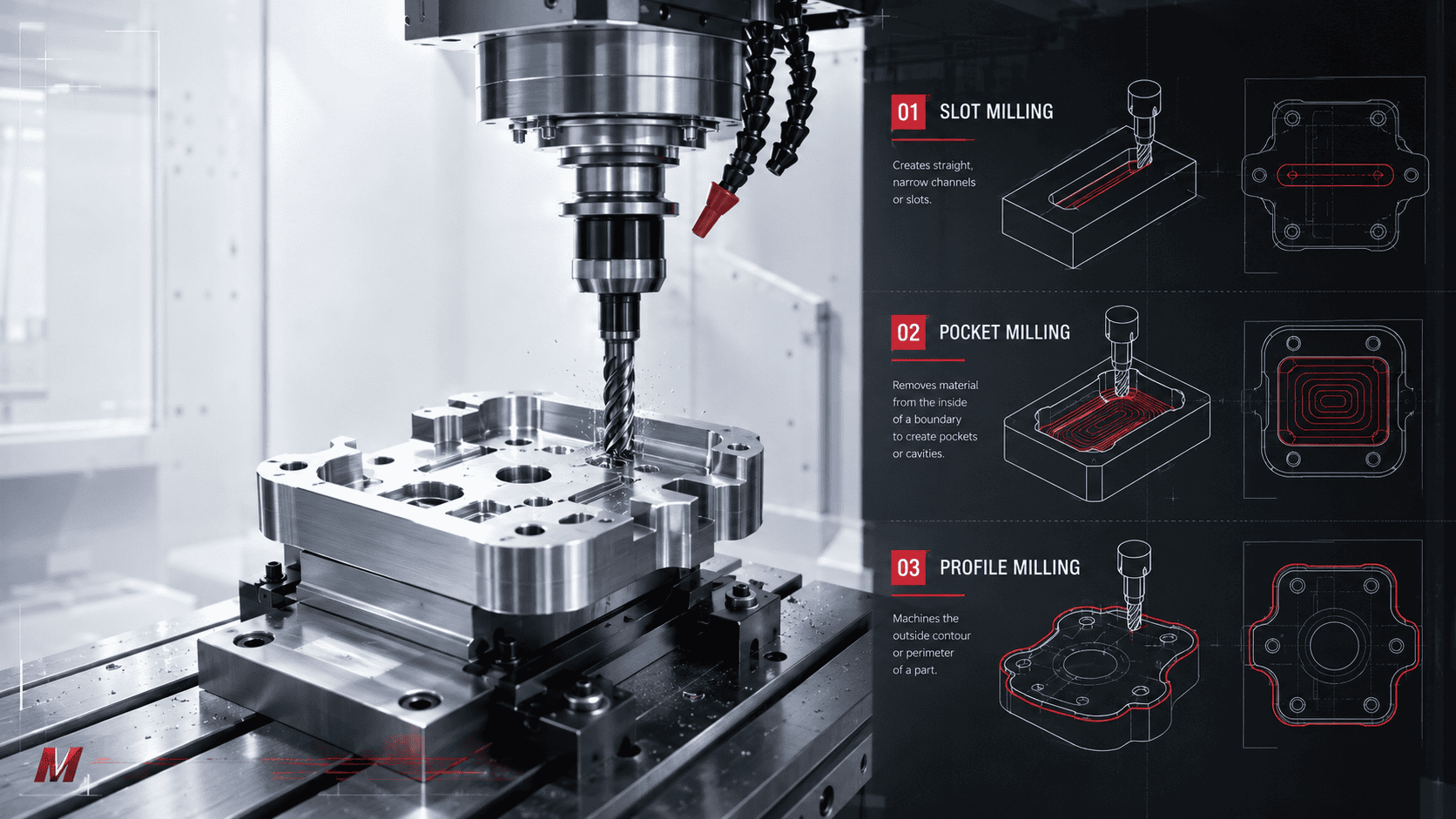

Slot Milling, Pocket Milling และ Profile Milling คือกลยุทธ์การกัดพื้นฐานที่ใช้บ่อยมากในงาน CNC Milling แต่ละแบบมีเป้าหมาย รูปแบบ Toolpath โหลดของดอกกัด และวิธีตั้งค่าที่ต่างกัน หากเลือกผิดประเภทงาน อาจทำให้กัดช้า ผิวไม่สวย เครื่องสั่น หรือดอกกัดสึกเร็วเกินจำเป็น
สรุปสั้น ๆ ก่อนเริ่ม

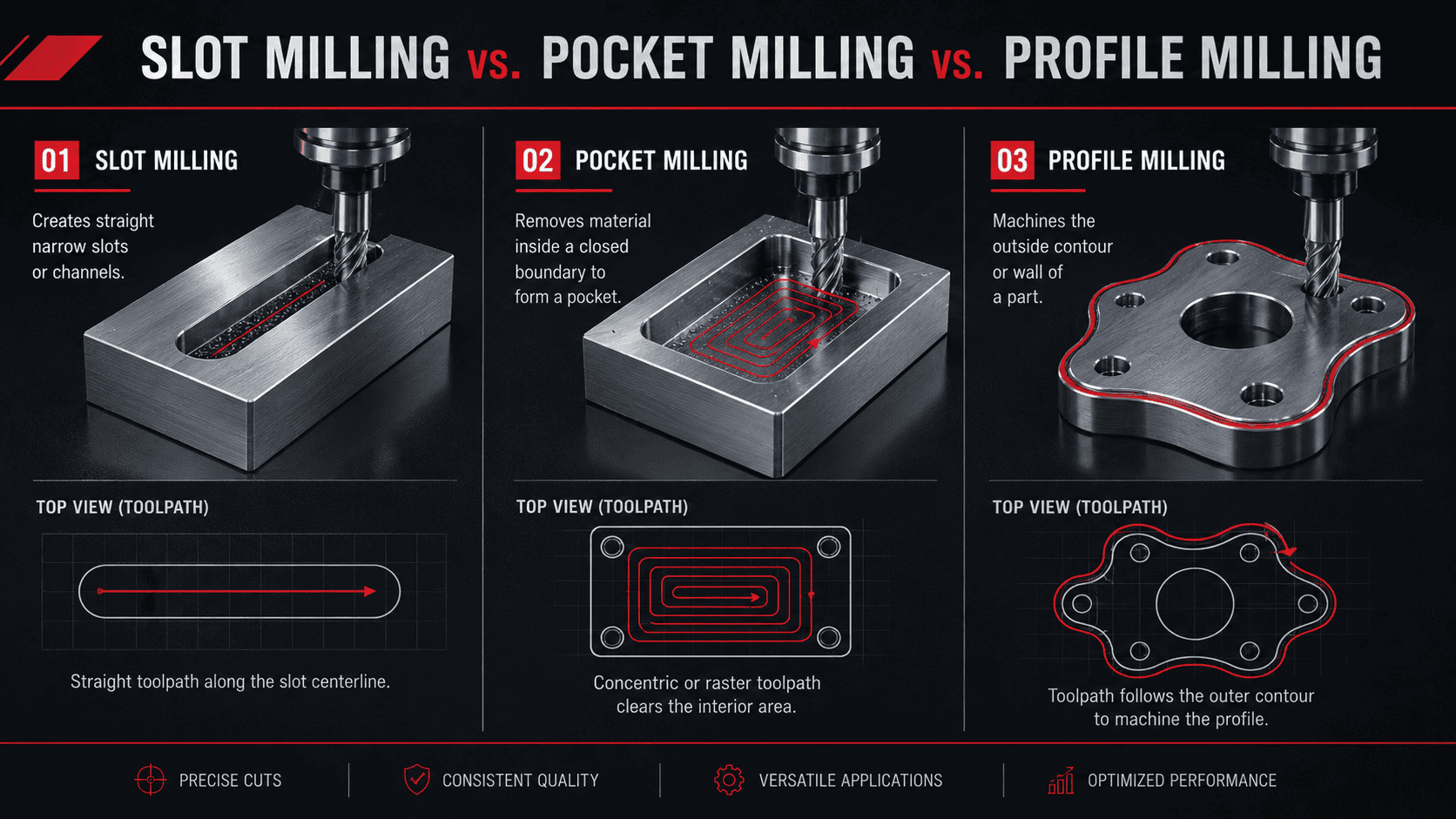

Slot Milling คือการกัดร่อง เช่น ร่องตรง ร่องยาว หรือ Keyway ส่วน Pocket Milling คือการกัดเอาเนื้อวัสดุภายในพื้นที่ปิดออก เช่น หลุม Pocket หรือช่องว่างในชิ้นงาน และ Profile Milling คือการกัดตามเส้นขอบของชิ้นงาน เช่น กัดรอบนอก กัดผนัง หรือเก็บขนาดตาม Contour
จำง่ายที่สุด: Slot = ร่อง, Pocket = หลุม, Profile = ขอบ
ในงาน CNC Milling การเลือก Toolpath ไม่ได้ดูแค่ว่าต้องการกัดตรงไหน แต่ต้องดูว่าเรากำลังกัด ร่อง, พื้นที่ภายใน หรือ เส้นขอบของชิ้นงาน เพราะแต่ละแบบมีแรงตัด การคายเศษ และวิธีตั้งค่าแตกต่างกัน
หากเลือกกลยุทธ์ถูกตั้งแต่ต้น จะช่วยให้ Toolpath มีความเสถียร ลด Cycle Time ลดการสึกของดอกกัด และทำให้ควบคุมขนาดกับผิวงานได้ง่ายขึ้น โดยเฉพาะงานผลิตจริงที่ต้องทำซ้ำหลายชิ้น
ความหมายของแต่ละ Milling Operation
ทั้ง 3 รูปแบบเป็นพื้นฐานสำคัญของงานกัด CNC แต่เป้าหมายต่างกันชัดเจน การเข้าใจจุดต่างนี้จะช่วยให้เลือก Toolpath ได้เหมาะกับงานมากขึ้น
Slot Milling คืออะไร?
การกัดร่องหรือช่องทางแคบ เช่น ร่องตรง ร่องยาว ร่อง Keyway หรือช่องที่ดอกกัดต้องตัดวัสดุทั้งสองด้าน มักมีโหลดสูงและคายเศษยากกว่างานกัดเปิด
Pocket Milling คืออะไร?
การกัดเอาเนื้อวัสดุออกจากพื้นที่ภายใน เช่น หลุม Pocket ช่องว่าง หรือ Cavity มักเริ่มจาก Roughing แล้วเก็บผิวผนังและพื้นด้วย Finishing Pass
Profile Milling คืออะไร?
การกัดตามเส้นขอบของชิ้นงาน ทั้งด้านนอกและด้านใน เช่น กัดรอบนอก กัดผนัง กัดขอบชิ้นงาน หรือเก็บขนาดตาม Contour ที่ออกแบบไว้

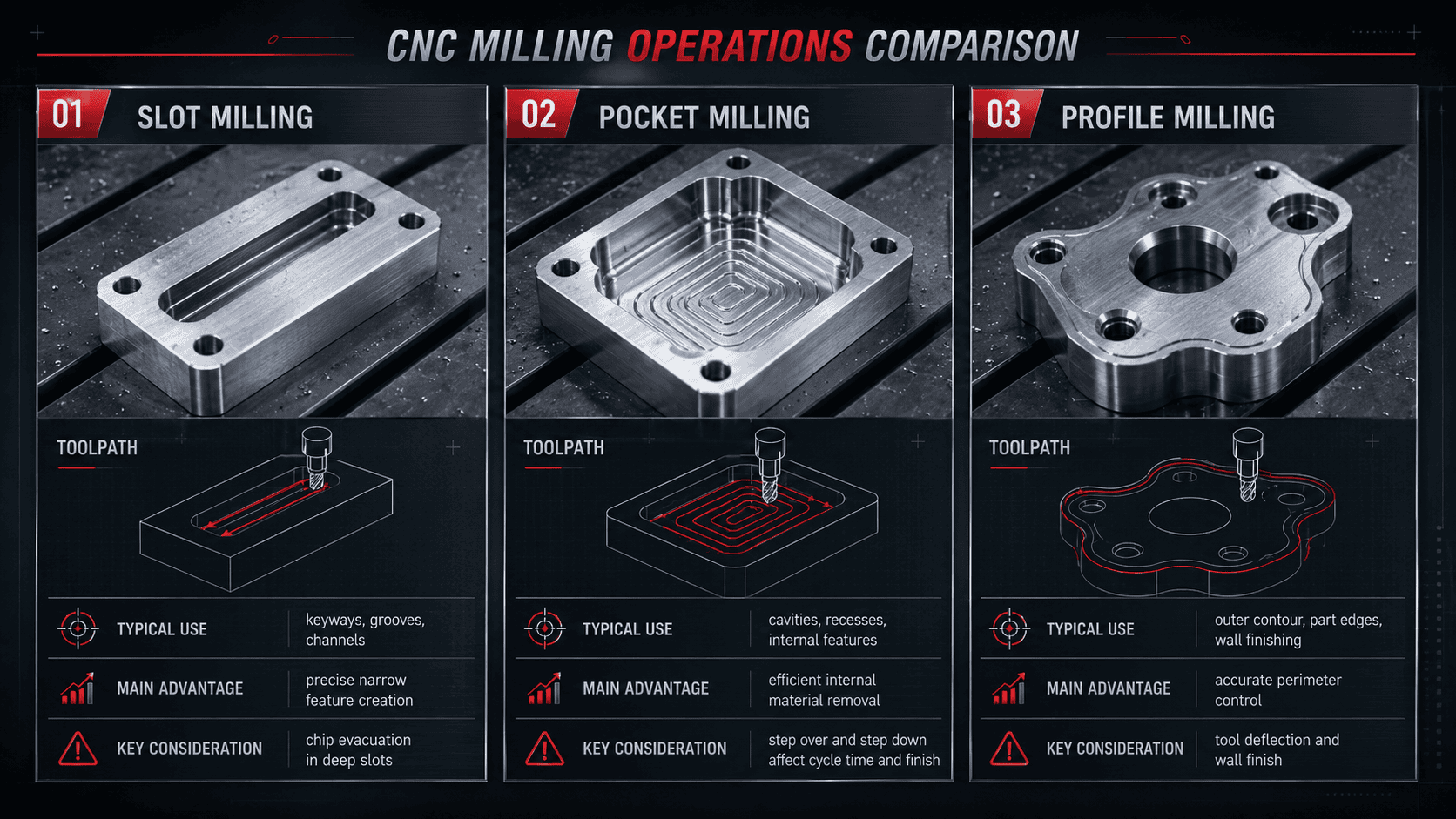

Slot, Pocket และ Profile Milling ต่างกันตรงไหน?
ความแตกต่างหลักอยู่ที่รูปทรงของพื้นที่กัดและลักษณะการกินเนื้อวัสดุ Slot Milling มักมีการกินเต็มหน้ากว้างของดอก ทำให้โหลดสูงและคายเศษยาก Pocket Milling เน้นเคลียร์พื้นที่ภายใน ส่วน Profile Milling เน้นเดินตามเส้นขอบเพื่อควบคุมรูปร่างและขนาด
ในการทำงานจริง ชิ้นงานหนึ่งชิ้นอาจใช้ทั้ง 3 กลยุทธ์ร่วมกัน เช่น เริ่มจาก Pocket Roughing เพื่อเอาเนื้อออก จากนั้น Profile Finishing เพื่อเก็บผนัง และ Slot Milling เพื่อทำร่องเฉพาะจุด
| หัวข้อ | Slot Milling | Pocket Milling | Profile Milling |
|---|---|---|---|
| เป้าหมายหลัก | กัดร่องหรือช่องทางแคบ | กัดคว้านพื้นที่ภายในให้เป็นหลุมหรือโพรง | กัดตามเส้นขอบหรือ Contour ของชิ้นงาน |
| ลักษณะพื้นที่กัด | ร่องตรง ร่องยาว Keyway หรือ Slot | พื้นที่ปิดหรือกึ่งปิด เช่น Pocket, Cavity | ขอบนอก ขอบใน ผนัง หรือเส้น Profile |
| โหลดของดอกกัด | สูง เพราะดอกอาจกินเต็มหน้ากว้าง | ปานกลางถึงสูง ขึ้นกับรูปแบบ Roughing | ควบคุมได้ง่ายกว่าเมื่อใช้ Step Over และ Stock to Leave เหมาะสม |
| สิ่งที่ต้องระวัง | คายเศษยาก ดอกสั่น ดอกหักง่ายเมื่อ Slot ลึก | เศษสะสมใน Pocket, ผนังเป็นคลื่น, พื้นไม่เรียบ | Lead in/out ไม่ดี ทำให้เกิดรอยบนผิวหรือขนาดเพี้ยน |
| เหมาะกับงาน | ร่อง Keyway, ร่องจับยึด, ช่องทางแคบ | หลุม Pocket, ช่องว่าง, Cavity, Housing | กัดรอบนอก, เก็บผนัง, ตัดชิ้นงานตามรูปร่าง |
เลื่อนตารางซ้าย-ขวาได้บนมือถือ
Slot Milling ใช้กับงานแบบไหน?
Slot Milling เหมาะกับการกัดร่องหรือช่องทางที่มีความกว้างชัดเจน เช่น ร่อง Keyway, ร่องจับยึด, ร่องนำทาง หรือช่องที่ต้องการให้ดอกกัดเคลื่อนที่ไปตามแนวเส้นตรงหรือเส้นโค้ง
จุดเด่น
- เหมาะกับการสร้างร่องที่มีขนาดชัดเจน
- ใช้ได้กับร่องตรง ร่องโค้ง หรือร่องตามเส้น Toolpath
- ควบคุมตำแหน่งร่องได้แม่นยำเมื่อเลือกดอกและค่ากัดเหมาะสม
- เหมาะกับงานชิ้นส่วนเครื่องจักรและ Fixture
สิ่งที่ต้องระวัง
- ดอกกัดอาจกินเต็มหน้ากว้าง ทำให้โหลดสูง
- เศษตัดคายออกยาก โดยเฉพาะร่องลึก
- มีโอกาสเกิด Chatter หรือดอกหัก หาก Step Down ลึกเกินไป
- ควรระวังการเลือก Feed, RPM, Coolant และทิศทางการกัด
แนวทางตั้งค่า
- เริ่มจาก Step Down ที่ปลอดภัยก่อน โดยเฉพาะงานร่องลึก
- ใช้ Ramp หรือ Helical Entry ถ้าเหมาะกับรูปทรงงาน
- ใช้ดอกที่เล็กกว่าความกว้างร่อง แล้วกัดแบบหลาย Pass เมื่อต้องการลดโหลด
- ตรวจการคายเศษและใช้ลมเป่าหรือ Coolant ให้เพียงพอ
Slot Milling มีโหลดสูงกว่าที่หลายคนคิด
เพราะดอกกัดมักสัมผัสวัสดุทั้งสองด้านพร้อมกัน หากร่องลึกและคายเศษไม่ดี โหลดจะสะสมเร็วมาก ควรลด Step Down หรือใช้กลยุทธ์ที่ช่วยให้ดอกไม่กินเต็มหน้ากว้างตลอดเวลา
Pocket Milling ใช้กับงานแบบไหน?
Pocket Milling ใช้เมื่อต้องการกัดเอาเนื้อวัสดุออกจากพื้นที่ภายใน เช่น หลุม Pocket, ช่องว่างภายในชิ้นงาน, Housing, Cavity หรือพื้นที่ที่ต้องการให้มีพื้นและผนังตามแบบ
โดยทั่วไป Pocket Milling จะมีทั้งงาน Roughing เพื่อเอาเนื้อออกเร็ว และ Finishing เพื่อเก็บผนัง พื้น และขนาดให้ได้ตามแบบ หากใช้ Mastercam สามารถเลือกกลยุทธ์ Pocket หรือ Dynamic Mill ตามความเหมาะสมของงาน
Profile Milling ใช้กับงานแบบไหน?
Profile Milling หรือ Contour Milling ใช้สำหรับกัดตามเส้นขอบของชิ้นงาน เช่น กัดรอบนอก กัดผนังด้านใน กัดขอบรูปร่าง หรือเก็บขนาดหลังจาก Roughing
กัดรอบนอกชิ้นงาน
ใช้ตัดหรือเก็บขอบด้านนอกของชิ้นงานให้ได้รูปร่างตามแบบ เหมาะกับงาน Plate, Bracket, Jig, Fixture และชิ้นส่วนเครื่องจักร
เก็บผนังด้านใน
ใช้เก็บขนาดผนัง Pocket หรือช่องด้านใน หลังจากเคลียร์เนื้อวัสดุด้วย Pocket Roughing เพื่อให้ผิวและขนาดแม่นยำขึ้น
ควบคุมขนาดและผิว
Profile Finishing ช่วยลดรอยจาก Roughing และควบคุมขนาดสุดท้ายได้ดี โดยเฉพาะเมื่อใช้ Stock to Leave และ Spring Pass อย่างเหมาะสม
Profile Milling สำคัญมากในขั้นตอนเก็บขนาด
ถ้าต้องการให้ขนาดงานแม่น ผิวผนังดี และลดรอยบนขอบชิ้นงาน ควรให้ความสำคัญกับ Lead in/out, Compensation, Stock to Leave, Depth Cuts และทิศทางการกัด เช่น Climb Milling หรือ Conventional Milling

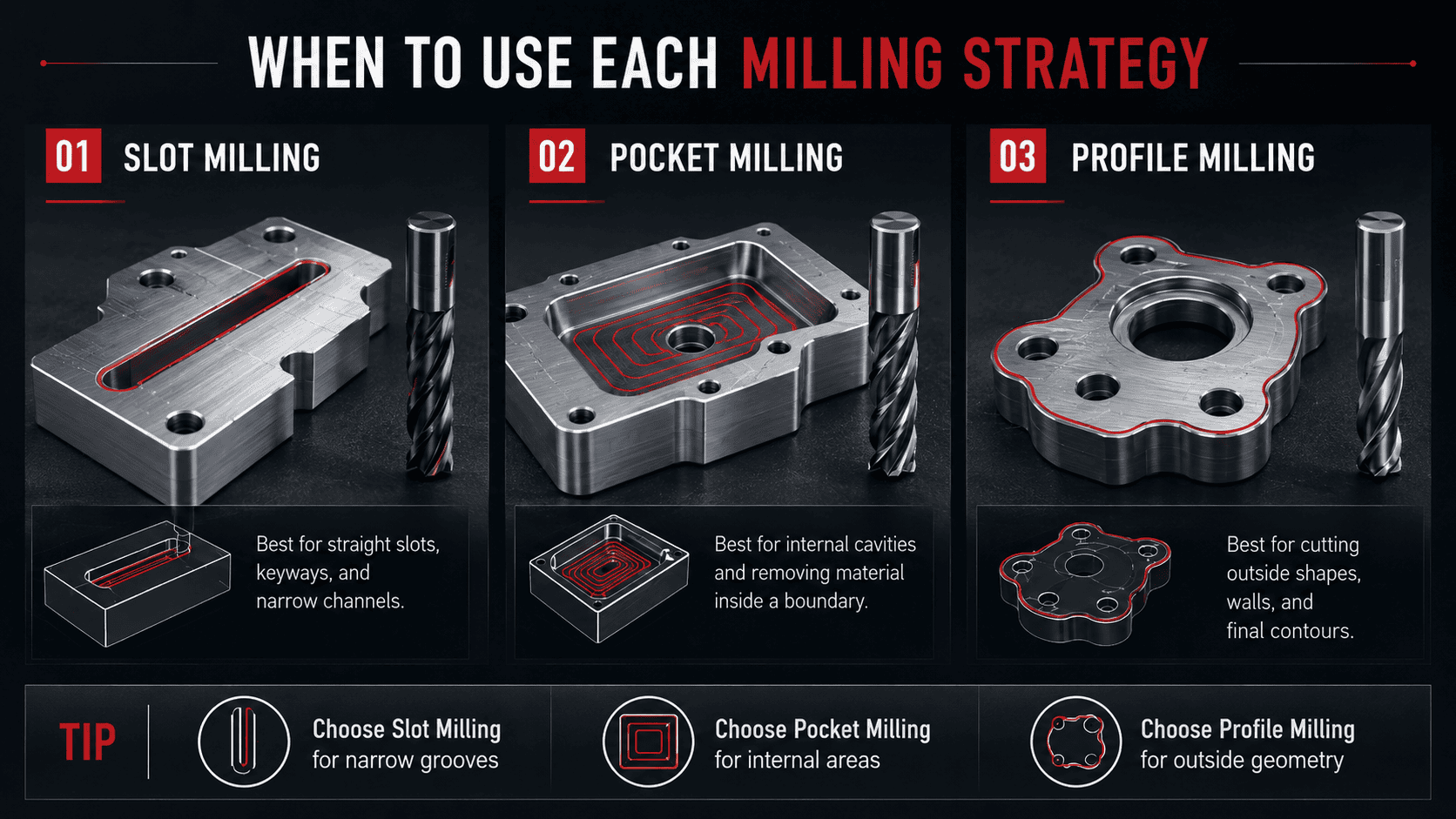

ควรเลือก Slot, Pocket หรือ Profile Milling แบบไหนดี?
วิธีเลือกที่ง่ายที่สุดคือดูว่าเราต้องการสร้างรูปทรงแบบไหน ถ้าเป็นร่องให้คิดถึง Slot, ถ้าเป็นพื้นที่ภายในให้คิดถึง Pocket และถ้าเป็นเส้นขอบหรือผนังให้คิดถึง Profile
| โจทย์งาน | ควรเลือก | เหตุผล | คำแนะนำหน้างาน |
|---|---|---|---|
| ต้องการกัดร่อง Keyway หรือร่องตรง | Slot Milling | เป็นงานร่องที่มีความกว้างและแนวทางชัดเจน | ระวังโหลดสูงและการคายเศษ โดยเฉพาะร่องลึก |
| ต้องการคว้านพื้นที่ภายในให้เป็นหลุม | Pocket Milling | เหมาะกับการเอาเนื้อวัสดุออกจากพื้นที่ปิด | ใช้ Roughing ก่อน แล้วเหลือ Stock สำหรับ Finishing |
| ต้องการกัดรอบนอกชิ้นงาน | Profile Milling | เหมาะกับการกัดตามเส้นขอบหรือ Contour | ใช้ Lead in/out ที่เหมาะสมเพื่อลดรอยบนผิวงาน |
| ต้องการเก็บผนัง Pocket ให้ได้ขนาด | Profile Milling | หลังจาก Pocket Roughing แล้ว Profile ช่วยเก็บขนาดผนังได้ดี | ตั้ง Stock to Leave และ Finish Pass ให้เหมาะกับค่าความละเอียด |
| ต้องการเอาเนื้อออกเร็วในพื้นที่กว้าง | Pocket / Dynamic Milling | เหมาะกับการเคลียร์วัสดุจำนวนมากและควบคุม Tool Load | ใช้ Dynamic Toolpath เมื่ออยากควบคุมแรงตัดให้สม่ำเสมอ |
เลื่อนตารางซ้าย-ขวาได้บนมือถือ
ต้องการเรียนรู้การเลือก Toolpath ใน Mastercam แบบใช้งานจริง?
เรียนรู้การเลือก Slot, Pocket, Profile, Dynamic Mill, Roughing และ Finishing ให้เหมาะกับงานโรงงานจริง พร้อมแนวทางตั้งค่าที่ปลอดภัยและลด Cycle Time
Workflow แนะนำสำหรับงาน CNC Milling
ในชิ้นงานจริง มักไม่ได้ใช้ Toolpath เพียงแบบเดียว แต่จะใช้หลายกลยุทธ์ร่วมกัน เพื่อให้กัดได้เร็ว ปลอดภัย และเก็บขนาดได้แม่นยำ
เริ่มจาก Roughing
ใช้ Pocket หรือ Dynamic Toolpath เพื่อเอาเนื้อวัสดุออกอย่างปลอดภัย และเหลือ Stock สำหรับเก็บผิว
เก็บผนังด้วย Profile
ใช้ Profile Milling เพื่อเก็บขนาดผนัง ขอบด้านใน หรือขอบด้านนอกให้ได้ตามแบบ
ทำร่องด้วย Slot
ใช้ Slot Milling สำหรับร่องเฉพาะจุด พร้อมควบคุม Step Down และการคายเศษให้ดี
ตรวจ Simulation
ตรวจ Stock, Collision, Holder Clearance และ Toolpath ก่อนส่งโปรแกรมไปกัดจริงหน้าเครื่อง
ใน Mastercam ควรดูค่าตรงไหนบ้าง?
เมื่อสร้าง Toolpath ใน Mastercam ชื่อเมนูและค่าตั้งอาจแตกต่างกันตามประเภท Toolpath แต่หลักการสำคัญคือควบคุมระยะกินด้านข้าง ความลึก Stock ที่เหลือ และการเข้าออกงานให้เหมาะสม
| ประเภทงาน | ค่าที่ควรดู | ความหมาย | คำแนะนำ |
|---|---|---|---|
| Slot Milling | Depth Cuts, Entry Motion, Feed Rate | ควบคุมความลึก การเริ่มกัด และโหลดของดอก | ระวังการกินเต็มหน้ากว้างและการคายเศษในร่องลึก |
| Pocket Milling | Stepover, Stepdown, Stock to Leave | ควบคุมระยะขยับข้าง ความลึก และเนื้อเผื่อเก็บผิว | แนะนำให้เหลือ Stock สำหรับ Finish Wall และ Finish Floor |
| Dynamic Mill | Optimal Load, Stepdown, Minimum Toolpath Radius | ควบคุมโหลดตัดให้สม่ำเสมอและลดการกระชากของ Toolpath | เหมาะกับงานเอาเนื้อออกเร็วโดยลดภาระดอกกัด |
| Profile / Contour | Compensation, Lead in/out, Depth Cuts | ควบคุมเส้นทางกัด การเข้าออกงาน และการแบ่งชั้นความลึก | สำคัญมากสำหรับการเก็บขนาดและลดรอยบนผิวงาน |
เลื่อนตารางซ้าย-ขวาได้บนมือถือ
คำแนะนำสำหรับผู้เริ่มต้น
หากยังไม่มั่นใจ ให้เริ่มจากค่าที่ปลอดภัยก่อน เช่น ลด Step Down, ลด Step Over, เหลือ Stock สำหรับ Finishing และตรวจ Verify / Backplot ทุกครั้งก่อนส่งงานจริง
ปัญหาที่พบบ่อย และวิธีแก้ในงาน Slot, Pocket และ Profile
ปัญหาในงานกัด CNC หลายครั้งไม่ได้เกิดจาก Toolpath อย่างเดียว แต่เกิดจากการตั้งค่าที่ไม่สัมพันธ์กับวัสดุ ดอกกัด ความลึก การคายเศษ และความแข็งแรงของเครื่องจักร
| อาการที่พบ | มักเกิดกับ | สาเหตุที่เป็นไปได้ | วิธีแก้เบื้องต้น |
|---|---|---|---|
| ดอกกัดสั่นหรือเสียงดัง | Slot / Profile | Step Down ลึกเกินไป ดอกยาว หรือกินเต็มหน้ากว้าง | ลด Step Down, ลดระยะยื่นดอก, ใช้หลาย Pass หรือปรับ Feed |
| เศษตัดสะสมในงาน | Slot / Pocket | ร่องหรือ Pocket ลึก คายเศษไม่ทัน | เพิ่ม Coolant / Air Blow, ปรับ Toolpath ให้เปิดทางคายเศษ |
| ผนัง Pocket เป็นคลื่น | Pocket / Profile | Roughing กินหนักเกินไป หรือ Finish Pass ไม่พอ | เหลือ Stock ให้เหมาะสม แล้วใช้ Profile Finishing เก็บผนัง |
| มีรอยเข้าออกงานบนผิว | Profile | Lead in/out ไม่เหมาะสม หรือเข้าออกตรงตำแหน่งสำคัญ | ปรับ Lead in/out, เปลี่ยนจุดเข้าออก และใช้ Arc Entry ถ้าเหมาะสม |
| Cycle Time สูงเกินไป | Pocket / Profile | ตั้ง Step Over / Step Down ละเอียดเกินจำเป็น | ปรับค่าทีละน้อย ใช้ Dynamic Toolpath หรือแยก Rough / Finish ให้ชัดเจน |
เลื่อนตารางซ้าย-ขวาได้บนมือถือ
ข้อผิดพลาดที่พบบ่อยในการเลือก Milling Strategy
การเลือก Toolpath ที่ไม่เหมาะกับรูปทรงงาน อาจทำให้เสียเวลาในการกัดมากขึ้น โหลดเครื่องสูงขึ้น และคุณภาพผิวงานลดลง
ใช้ Slot Milling กับร่องลึกโดยไม่คุมโหลด
ร่องลึกทำให้คายเศษยากและโหลดสูง หากกัดเต็มหน้ากว้างตลอดเวลาอาจเกิด Chatter หรือดอกหักได้ง่าย
ใช้ Pocket แล้วไม่เหลือ Stock สำหรับ Finishing
หาก Roughing จบถึงขนาดจริงทันที ผนังและพื้นอาจไม่สวย หรือขนาดแก้ยาก ควรเหลือ Stock สำหรับเก็บผิว
ใช้ Profile โดยไม่สนใจ Lead in/out
การเข้าออกงานไม่เหมาะสมอาจทำให้เกิดรอยบนผิวงาน โดยเฉพาะงานที่ต้องการผิวสวยหรือเก็บขนาดละเอียด
คำถามที่พบบ่อยเกี่ยวกับ Slot, Pocket และ Profile Milling
Slot Milling กับ Pocket Milling ต่างกันอย่างไร?
Slot Milling คือการกัดร่องหรือช่องทางแคบ ส่วน Pocket Milling คือการกัดเอาเนื้อวัสดุออกจากพื้นที่ภายใน เช่น หลุมหรือช่องว่างในชิ้นงาน โดย Pocket มักใช้สำหรับเคลียร์พื้นที่กว้างกว่า Slot
Profile Milling ใช้ตอนไหน?
Profile Milling ใช้เมื่อต้องการกัดตามเส้นขอบของชิ้นงาน เช่น กัดรอบนอก กัดผนังด้านใน เก็บขนาด Pocket หรือเก็บ Contour หลังจาก Roughing
งาน Pocket ควรใช้ Profile เก็บผนังอีกครั้งไหม?
โดยทั่วไปควรใช้ Profile หรือ Finish Pass เก็บผนังอีกครั้ง โดยเฉพาะงานที่ต้องการขนาดแม่นและผิวผนังสวย เพราะ Roughing มักเน้นเอาเนื้อออกเร็ว ไม่ได้เน้นผิวสุดท้าย
Slot Milling ทำไมดอกหักง่าย?
เพราะดอกกัดมักกินเต็มหน้ากว้างและคายเศษยาก โดยเฉพาะร่องลึก หาก Step Down ลึกเกินไป Feed สูงเกินไป หรือ Coolant ไม่พอ จะเพิ่มโอกาสดอกบิ่น ดอกสั่น หรือดอกหัก
ใน Mastercam ควรเลือก Toolpath อะไรสำหรับ Pocket?
สามารถใช้ Pocket Toolpath สำหรับงานทั่วไป หรือ Dynamic Mill เมื่อต้องการควบคุม Tool Load และเอาเนื้อวัสดุออกอย่างมีประสิทธิภาพมากขึ้น จากนั้นใช้ Finish Pass หรือ Profile เก็บผนังและพื้นตามต้องการ
ชิ้นงานเดียวกันใช้ Slot, Pocket และ Profile ร่วมกันได้ไหม?
ได้ และเป็นเรื่องปกติในงานผลิตจริง เช่น ใช้ Pocket เคลียร์เนื้อภายใน ใช้ Profile เก็บขอบและผนัง แล้วใช้ Slot Milling สำหรับร่องเฉพาะจุดหรือช่องทางที่ต้องการ
ต้องการเลือก Toolpath และตั้งค่างาน Milling ให้เหมาะกับงานจริง?
การเลือก Slot Milling, Pocket Milling และ Profile Milling ให้ถูกต้อง ควรดูร่วมกับรูปทรงชิ้นงาน วัสดุ ดอกกัด เครื่องจักร และเป้าหมายของงาน หากต้องการใช้งาน Mastercam ให้เต็มประสิทธิภาพ ทีม Mastercam Thailand by Leadsoft สามารถให้คำแนะนำด้านซอฟต์แวร์ การอบรม และการประยุกต์ใช้ Toolpath สำหรับงานผลิตจริงในโรงงานได้
